大型电力塔架静态变形测量

测量目的

某大型电力塔架（长度10m）在静态加载过程中测量关键点的变形量，为故障检查、结构设计提供数据支撑。

检测方案概述

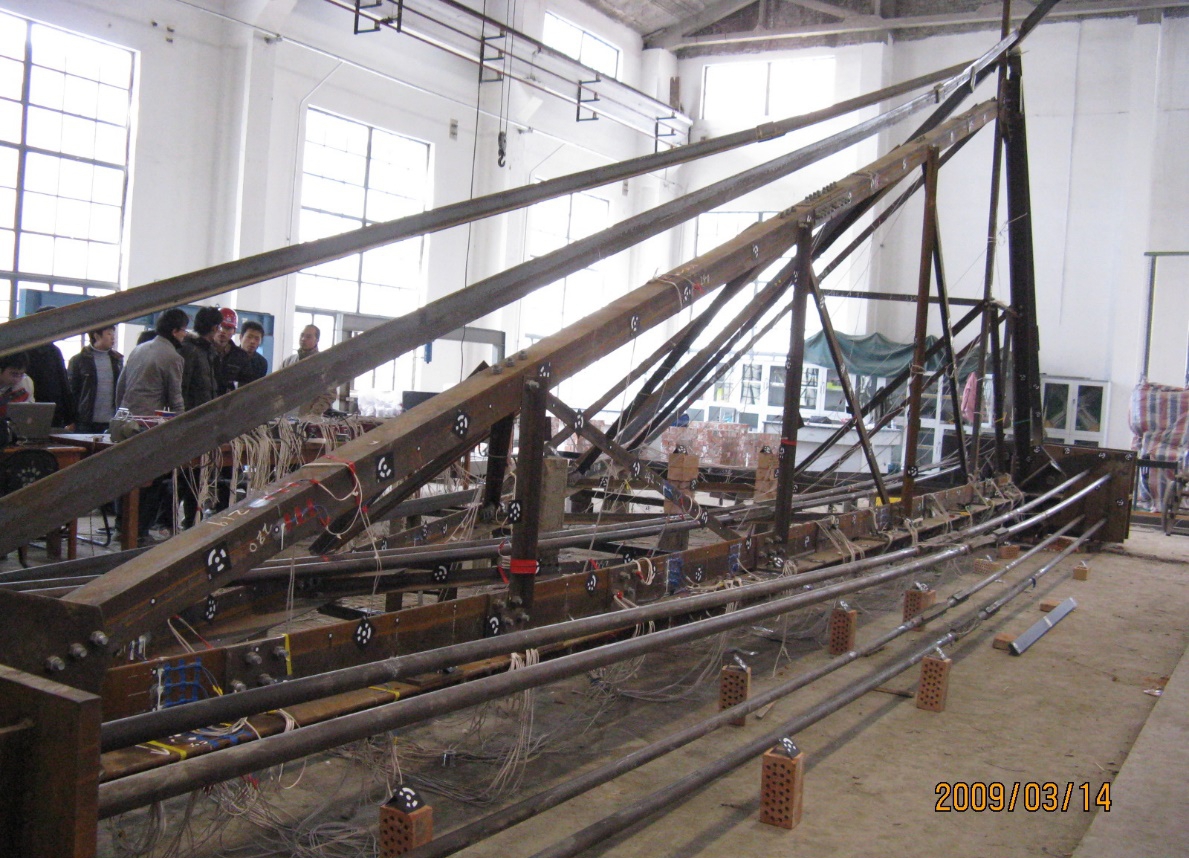

在电力塔架上粘贴标志点，作为观测分析点。在周围布置标志点，作为全局不动点。每个工况下静止一段时间，单反相机从各个角度拍照获取标志点三维坐标，通过全局不动点进行坐标对齐，进而分析标志点的三维变形。




检测流程

（1）试件表面粘贴标志点，周围布置不动点。

（2）初始状态下，相机从各个角度拍照，获取标志点三维坐标。

（3）加载后静止不动，相机从各个角度拍照，获取变形后标志点三维坐标。

（4）重复步骤（3），直至实验完成。

（5）分析标志点三维变形。

数据分析

通过色谱图可直观看出标志点的三维变形趋势，箭头代表变形方向，颜色代表变形大小，也可输出所有点三维数据，进行详细分析。
