1实验目的
通过XTDP系统测量模型在垮落过程中表面关键点的位移。
2实验对象

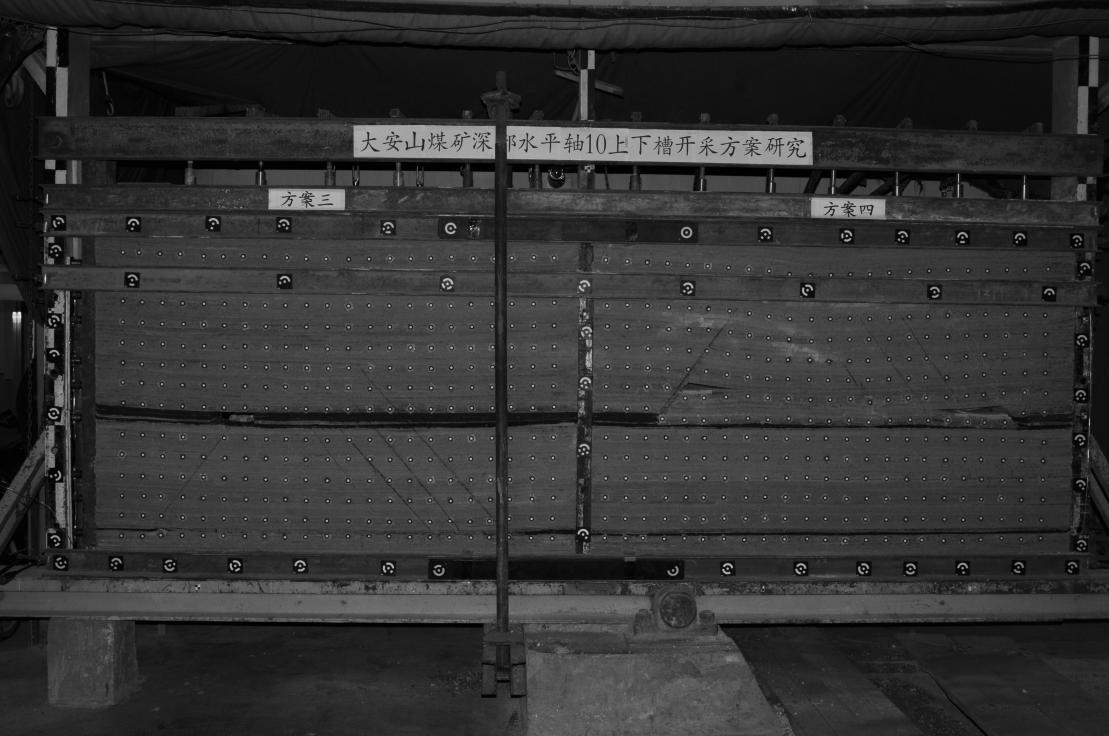

1.5mX4m相似材料模型，表面粘贴标志点，测量模型在垮落过程中标志点的位移，进而观测模型整体的变形趋势。
3实验设备
XTDP系统
4实验流程
（1）模型表面布置标志点、标尺等。
（2）每挖10cm停止，单反相机从各个角度进行拍照，拍完后继续挖。
（3）实验过程中实时记录垮落高度、垮落时间、裂纹长度等数据。
（4）实验结束后对图片进行计算，获取每个状态下，标志点的变形数据。
5数据处理
（1）初始状态
初始状态下，单反相机拍一组图片，获取标志点的三维坐标，作为初始状态。
（2）变形状态
然后每挖10cm，停止挖用单反相机进行拍照，然后再挖，然后再拍照。用XTDP系统计算一系列状态下标志点的三维坐标，然后统一到一个坐标系下，可观测标志点的位移。
