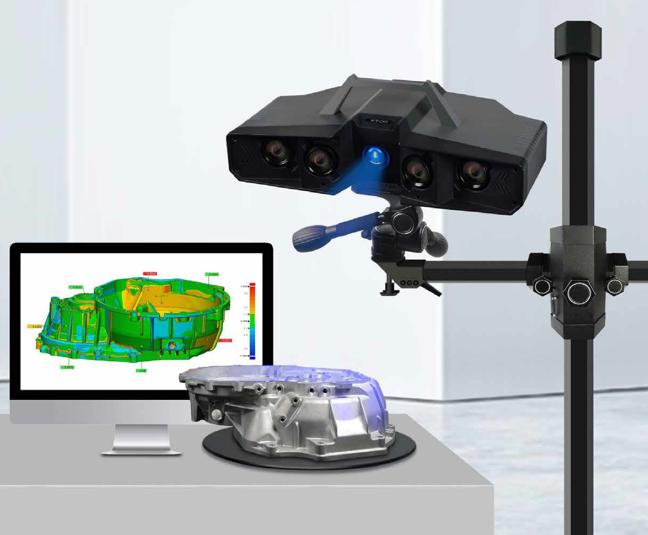

产品介绍
XTOM-MATRIX系列三维扫描系统，基于双目立体视觉原理，采用蓝光投射外差式多频相移技术，实现非接触式的物体表面三维数据的细致、精确、快速获取。
外差式多频相移技术与传统的格雷码加相移方法相比，测量精度高、纹理细节清晰；蓝光技术与传统白光相比受外界环境光干扰更小，与激光扫描相比精度高、扫描速度快且抗干扰能力强，光源对人体安全无害，适应环境更好，测量精度更高。
MATRIX系列三维扫描系统属于非接触式测量，与接触式单点测量的三坐标相比，测量效率高、点云密度大、易于数模比对，更适合大尺寸物体、复杂曲面及柔性表面的测量。系统结合全局自动拼接技术，可以实现几十米超大工件的快速高精度测量，广泛适用于各种有三维数据需求的行业，如汽车工业、航空航天工业、数码家电、文保文创及医学等领域。
产品应用
² 逆向设计：快速获取零部件的表面数据，建立三维数模，从而达到产品快速设计的目的。
² 产品检测：生产线产品质量控制和形位尺寸检测，特别适合复杂曲面的检测，可以检测机械加工的复杂零部件及铸件、锻件、冲压件、模具、注塑件、木制品等产品。
² 其它应用：文保文创领域的文物高精度全色彩数字化、虚拟修复及数字化展示；医学的牙齿及畸齿矫正、医学整容修复等。

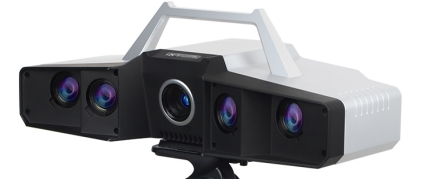

XTOM-MATRIX系列QC-5M型
产品参数
QC-5M型 |
|
XTOM-MATRIX-5M 双目QC系列 | XTOM-MATRIX-5M 四目QC系列 |
测量幅面 | 400×300mm | 200×150mm 、400×300mm |
相机像素 | 5,000,000×2 | 5,000,000×4 |
标准测距 | 630mm | 350mm 、630mm |
点云间距 | 0.15mm | 0.1 mm、0.2mm |
测量景深 | ≤300mm | ≤150mm、≤300mm |
标定板规格 | 400×300mm | 400×300mm、200×150mm |
投射光源 | 蓝光 |
扫描方式 | 非接触式扫描，多频外差相移 |
扫描速度 | 单幅≤1s（投射时间） |
拼接方式 | 全自动拼接，支持标志点拼接、特征拼接、转盘拼接等多种拼接方式 |
摄影测量 | 支持摄影测量计算、导入导出测量结果及全局拼接 |
检测功能 | 检测分析；报告输出 |
数据格式 | 输出：ASC、STL、PLY、X3D）；导入：通用CAD文件导入； |

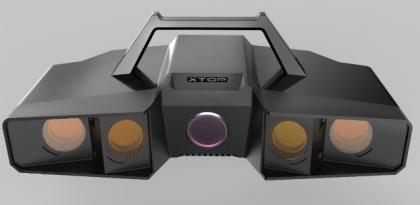

XTOM-MATRIX系列QC-9M型
产品参数
QC-9M型 |
|
XTOM-MATRIX-9M双目 QC系列 | XTOM-MATRIX-9M四目 QC系列 |
测量幅面 | 400×300mm | 200×150mm 、400×300mm |
相机像素 | 9,000,000×2 | 9,000,000×4 |
标准测距 | 630mm | 350mm 、630mm |
点云间距 | 0.1mm | 0.05 mm、0.1mm |
测量景深 | ≤300mm | ≤150mm、≤300mm |
规格 | 400×300mm | 200×150mm 、400×300mm |
投射光源 | 蓝光 |
扫描方式 | 非接触式扫描，多频外差相移 |
扫描速度 | 单幅≤1s（投射时间） |
拼接方式 | 全自动拼接，支持标志点拼接、特征拼接、转盘拼接等多种拼接方式 |
摄影测量 | 支持摄影测量计算、导入导出测量结果及全局拼接 |
检测功能 | 检测分析；报告输出 |
数据格式 | 输出：ASC、STL、PLY、X3D、O）；导入：通用CAD文件导入； |
