检测目的
大型混凝土试件四点弯曲实验，测量表面位移场、应变场变化及裂纹扩展趋势。

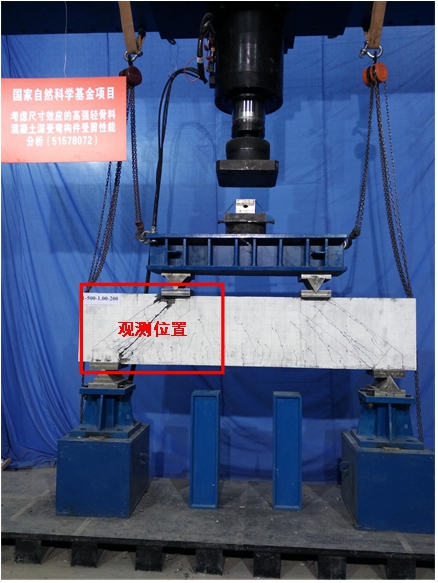

图：检测模型
2检测方案
系统测量幅面为2000mmX1500mm，采用两个工业相机（900万像素、9帧）实时捕捉试件压缩过程中表面的散斑图案，通过相机标定、立体匹配、三维重建，最终获取物体表面的三维坐标、位移场、应变场等数据。

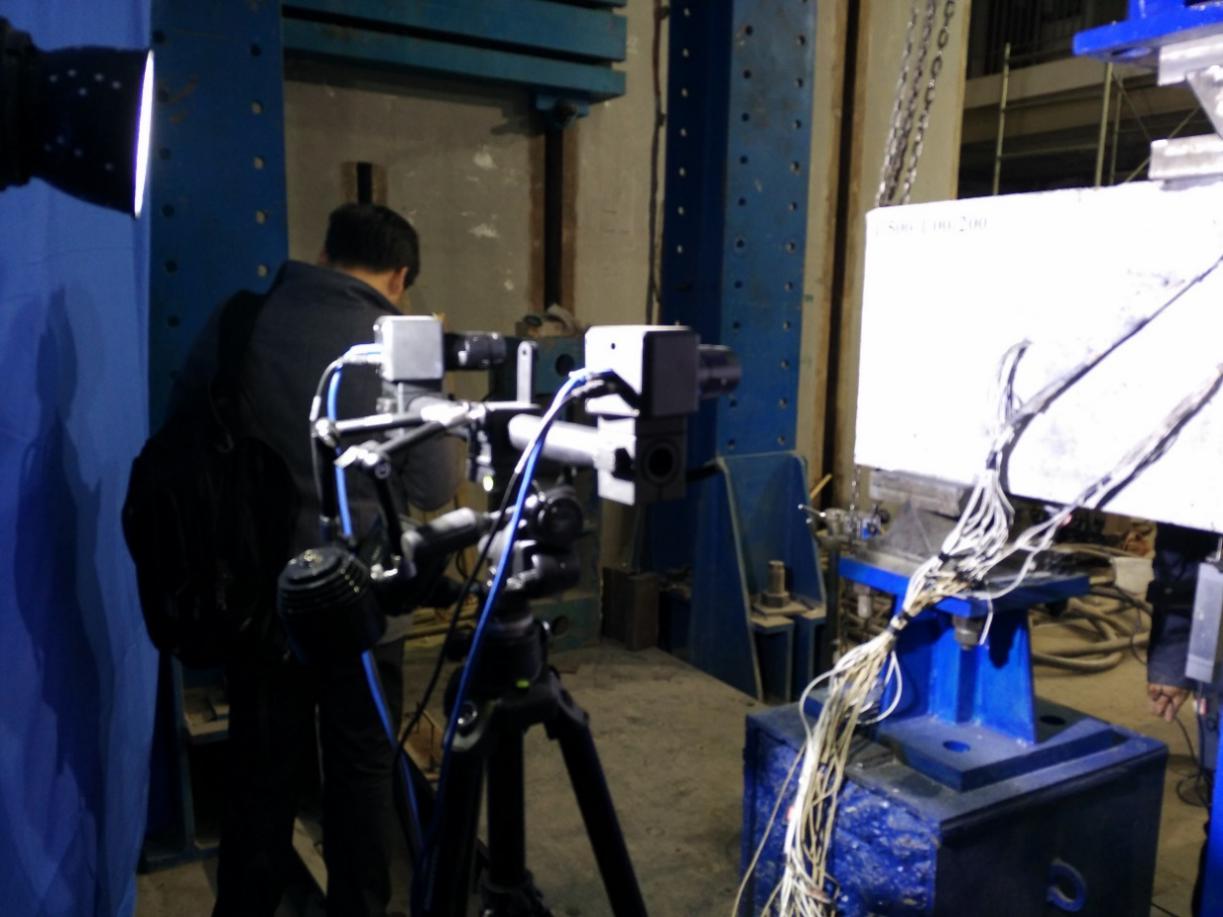

图：实验现场
3检测流程
（1）试件表面制备散斑图案。
（2）架设相机位置，标定相机内外参数。
（3）混凝土四点弯曲，相机同步采集数据。
（4）数据分析。
4数据分析

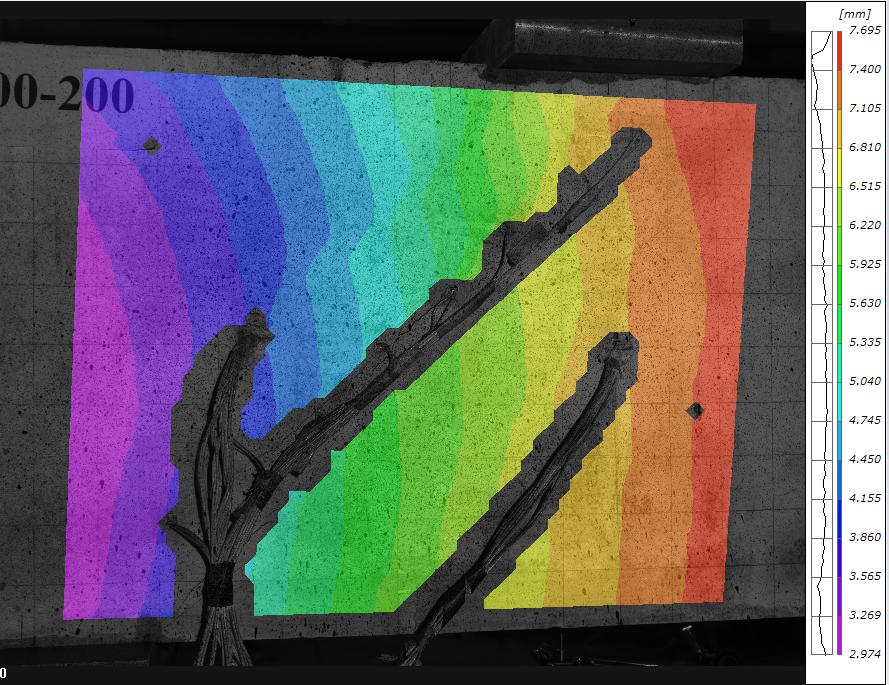

（1）位移场
位移场从左向右数值逐渐变大，观测区域在左侧上下夹头位置处，靠近试件的内侧位移大、靠近试件的外侧位移小，与四点弯曲实验的理论预期相符。
图：DIC测量位移值（中文版软件）

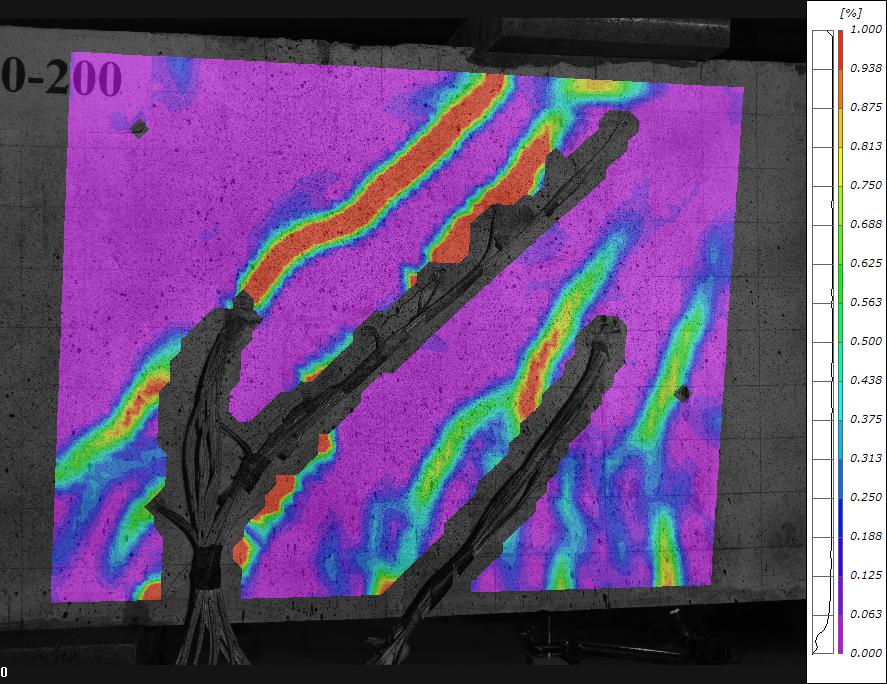

（2）应变场
出现裂缝的区域应变场较大，未出现裂缝的区域应变场较小，且裂缝越宽应变值越大
图：位移场（英文版软件）

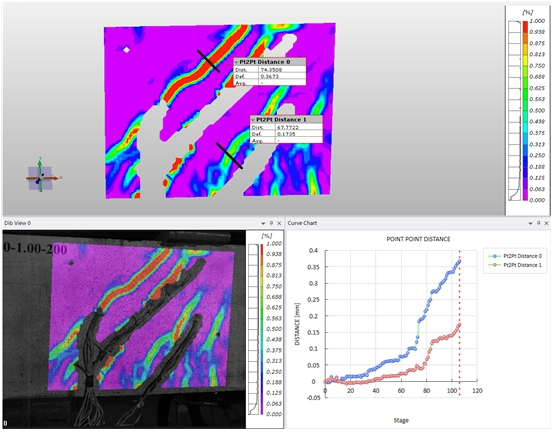

（3）裂纹宽度计算
通过点点距离功能，可测量两块区域的裂缝宽度分别为0.36mm、0.17mm。可见应变越大裂缝越宽。
图：裂缝宽度
