军用汽车轮胎过障碍变形测量

测量目的

某军用汽车轮胎过不同障碍时，测量轮胎侧面的位移场及应变场变化。

检测方案概述

系统测量幅面为4000mmX4000mm，采用两台phantom V611高速相机捕捉轮胎过障碍瞬间的变形图片，自主研发1000W大功率光源用于高速补光。对采集的图像进行分析，解算出轮胎变形的位移场和应变场，为评估实际工况下的运动状况提供技术依据。

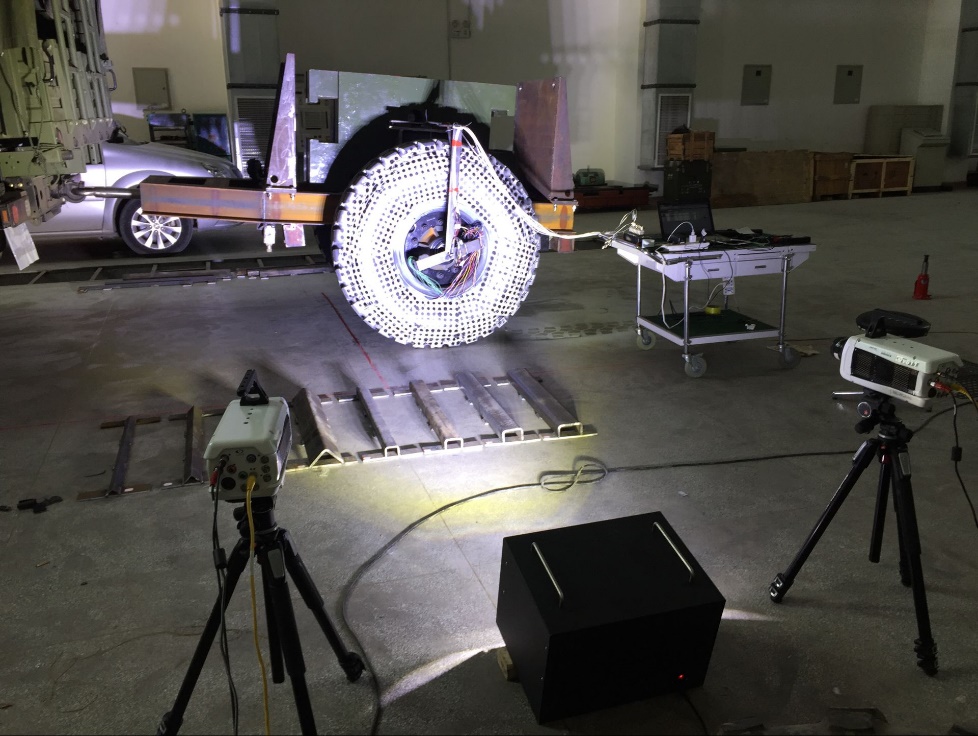

实验现场

检测流程

（1）在轮胎侧面制备散斑图案；

（2）对两个高速相机进行标定，获取相机内外参数。

（3）轮胎过不同的障碍，两个高速相机同步采集数据。

（4）数据分析，获取位移场、应变场数据。

数据分析

通过获取的轮胎变形数据，可以清晰地分析出轮胎以不同的速度过不同的障碍时整体的变形趋势，也可以分析关键点的曲线数据、精度高、效率快。

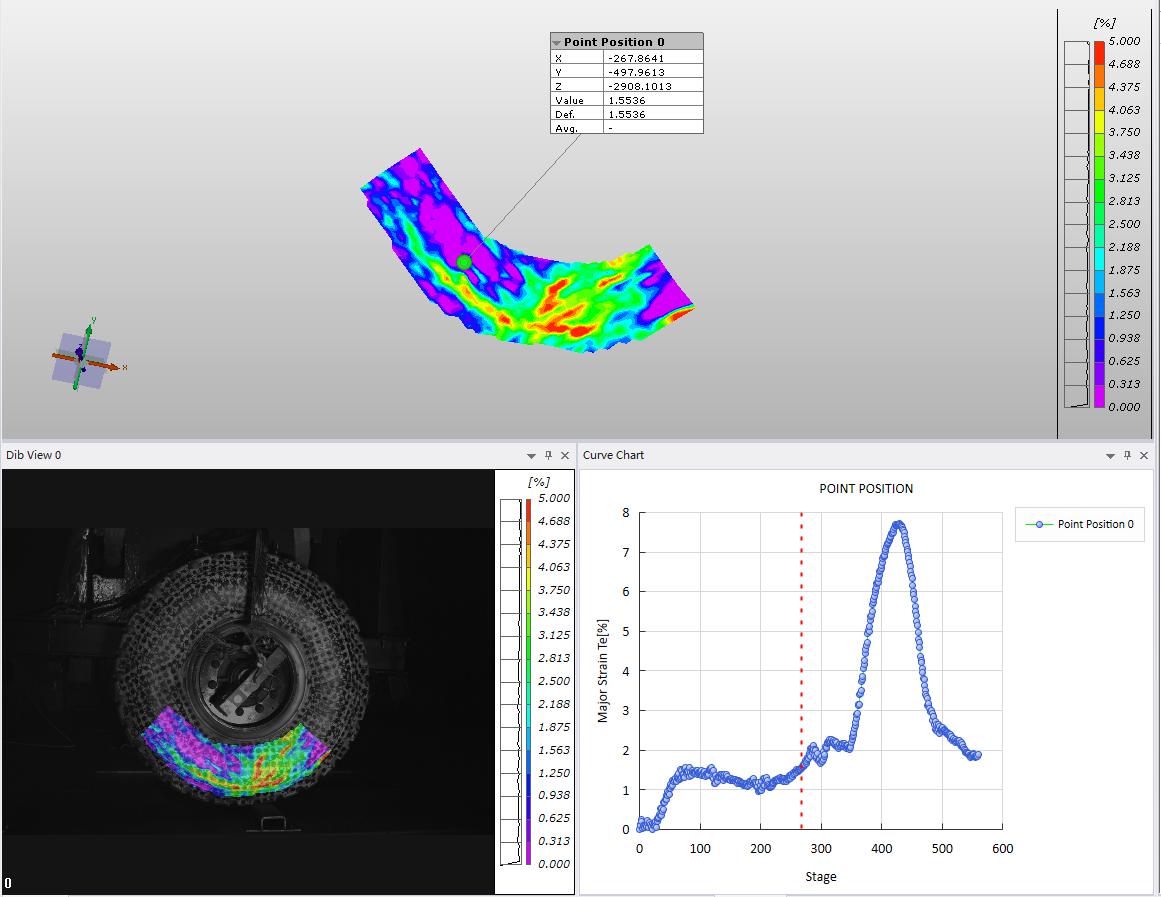

汽车轮胎应变场
