实验目的
圆柱形混凝土试件压缩实验，由于最终破裂的区域不固定，采用三组XTDIC-CONST三维全场应变测量侧头从三个方向同步观测，获取位移场、应变场等数据。
检测方案概述

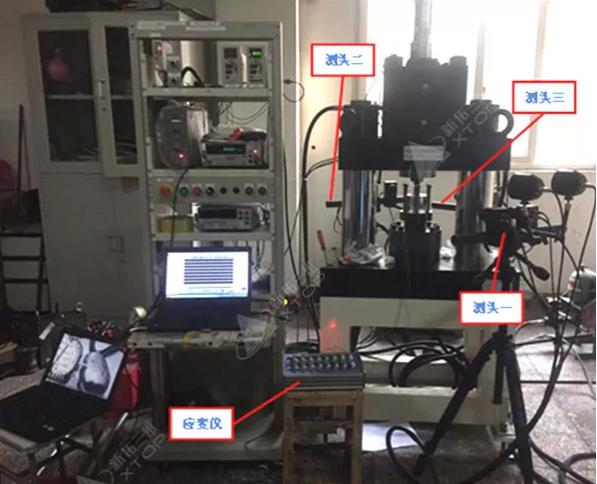

系统测量幅面为128mmX96mm，采用三个测头（每个测头包含两个500万、35帧工业相机），实时捕捉试件压缩过程中表面的散斑图案，通过相机标定、立体匹配、三维重建，最终获取物体表面的三维坐标、位移场、应变场等数据。
检测流程
（1）试件表面制备散斑图案。
（2）架设相机位置，标定相机内外参数。
（3）调试试验机力信号同步。
（4）岩石压缩，相机同步采集数据。
（5）数据分析。
数据分析
（1）精度对比：在试件表面粘贴沿轴向和径向的应变片，将DIC测量的数据、试验机自身数据与应变片数据进行对比，观测偏差。

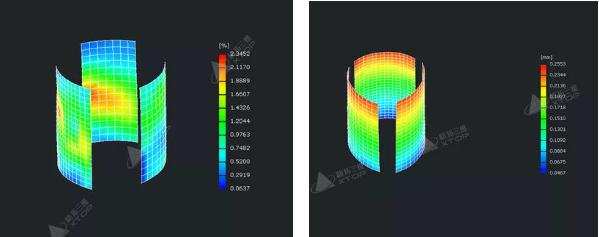

（2）位移场、应变场：观测三个方向位移场、应变场云图，并输出Excel格式数据。
