汽车车门振动变形测量

测量目的

汽车零部件的振动变形测量，如车门开启、关闭的变形测量，可以对减振材料进行性能验证、分析振动幅度，检验车门的力学性能。

检测方案概述

系统测量幅面为1000mmX1000mm，采用两台高分辨率工业相机实时捕捉车门开启、关闭时的图片，通过立体匹配、三维重建，分析车门的振动变形情况。

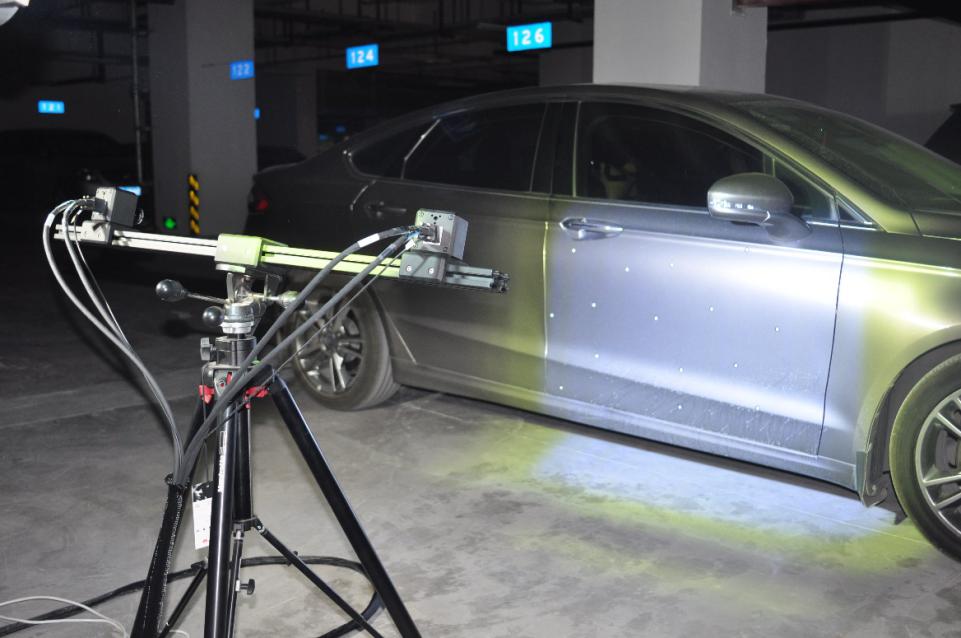

实验现场


检测流程

（1）在车门表面粘贴标志点；

（2）对两个高分辨率相机进行标定，获取相机内外参数。

（3）车门开启、关闭，两个相机同步采集数据。

（4）分析标志点的振动变形。

数据分析

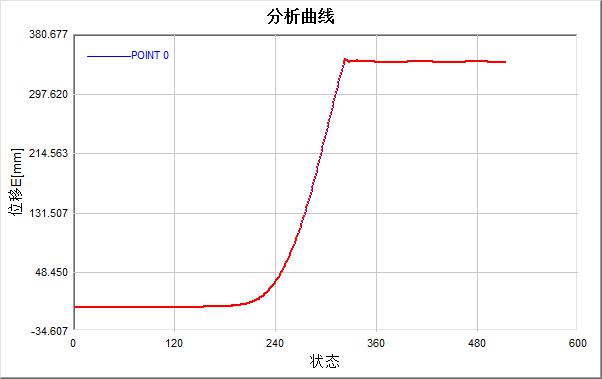

下图为标志点的位移变形云图，可以清楚观测到不同区域的变形趋势及详细数据，指导理论分析。
