1实验目的
通过XTDIC系统实时采集模型表面变形过程中的散斑图案，实现表面位移场、应变场的测量。
2实验对象
1mX4m相似材料模型，在1mX1m区域喷涂散斑图案，计算表面位移场、应变场。
3实验设备
900万像素工业相机、towav镜头、led大光源、XIDIC软件等。
4实验流程
（1）制备散斑图案，将相机布置到合适位置并进行标定。
（2）每次挖5cm，工业相机每1分钟采集一张图片，一直到实验完成。
（3）实验过程中实时记录垮落高度、垮落时间、裂纹长度等数据。
（4）对相机采集的图片进行计算，获取表面位移场、应变场。
5数据处理
（1）应变场计算

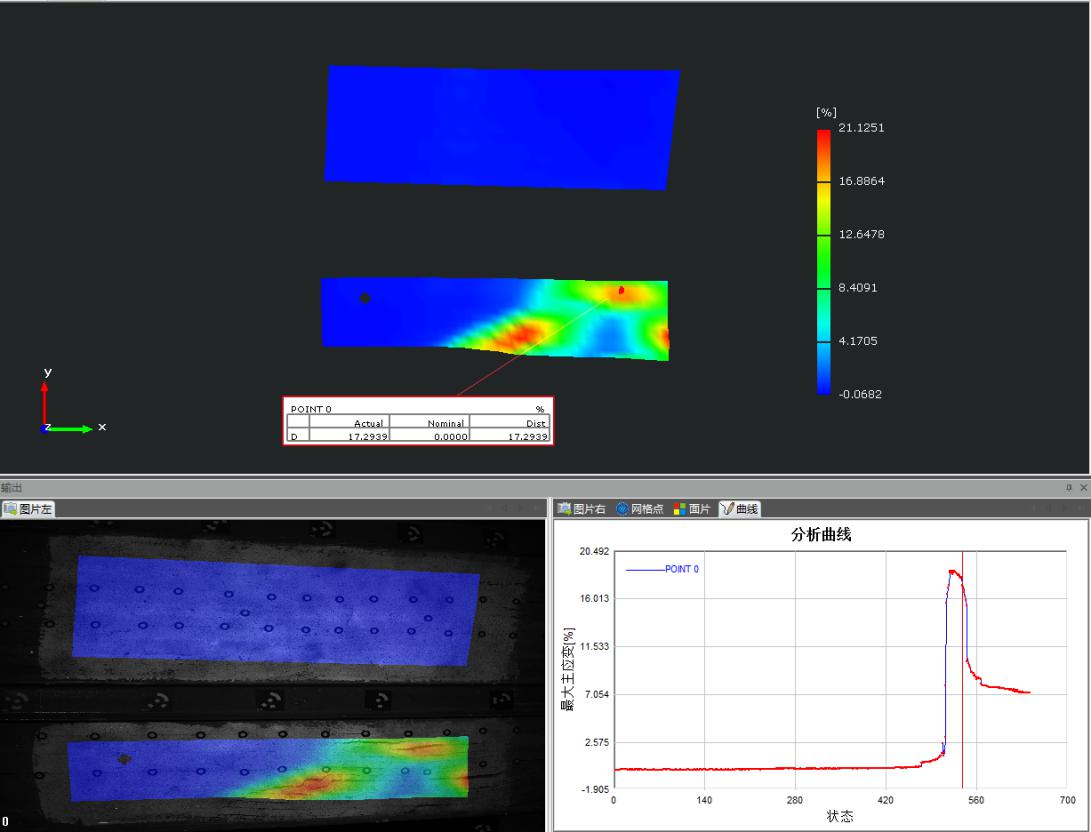

从右向左每次挖5cm，随着实验进行模型会垮落，表面会出现裂纹，用XTDIC软件获取表面应变场来预测裂纹的变化。从下图中的曲线可以看出，应变先变大后变小，表示模型槽钢下部分先垮落导致裂纹变大，随着实验进行上部分也垮落导致裂纹变小，与实验的记录基本一致。
（2）位移场计算

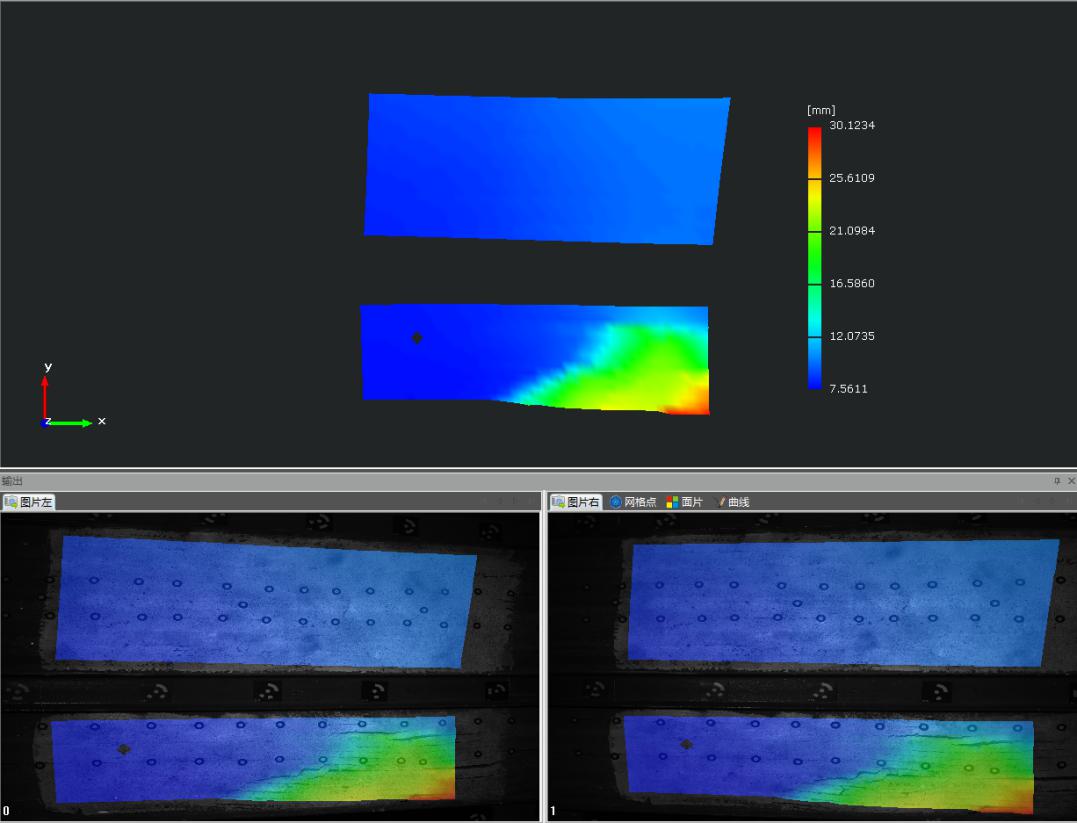

由于从右侧挖，随着模型垮落，右侧位移会逐渐变大，慢慢向左蔓延，下图位移场与实验的记录基本一致。
