芯片研发制造过程链条漫长，很多重要工艺环节需进行精密检测以确保良率，降低生产成本。提高制造控制工艺，并通过不断研发迭代和测试，才能制造性能更优异的芯片，走向市场并逐渐应用到生活和工作的方方面面。

　　由于芯片尺寸小，在温度循环下的应力，传统测试方法难以获取；高精度三维显微应变测量技术的发展，打破了原先在微观尺寸测量领域的限制，特别是在半导体材料、芯片结构变化细微的测量条件下，三维应变测量技术分析尤为重要。

　　新拓三维自主研发的三维全场应变测量技术，是非接触式应力应变测试的一种重要手段，已经融入到半导体研发制造的检测过程中。系统搭配光学显微镜，可以检测芯片高低温下的微变形、芯片翘曲和膨胀收缩。

　　接下来，我们就来盘点，三维全场应变测量技术在芯片半导体领域的应用，分析芯片在负荷状态下的应力应变情况，提升芯片的可靠性和稳定性。

　　芯片微观尺度材料变形测试

　　测试条件：芯片加热后冷却材料变形情况，芯片尺寸微小，通过显微XTDIC进行采集分析；

　　具体应用：

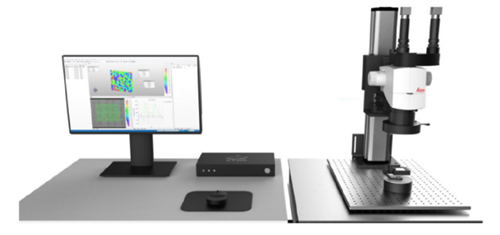

　　由于芯片尺寸小，属于微观尺度测量，传统的接触式测量方法，已不再适用该领域的测量。新拓XTDIC显微应变测量系统，搭配高倍数显微镜，对芯片进行高倍数放大，并借助算法对畸变误差进行调教，可精确测量芯片断面不同材质材料变形及应变，分析微观尺度热应变，与有限元仿真模型对比，验证芯片半导体材料性能的可靠性。

　　芯片在受热后冷却过程中各种材料的应变趋势

　　1：X/Y方向材料热应变分布不同

　　2：芯片材料不同区域横向应变基本相同

　　3：显微XTDIC适用于不同材质芯片材料测试

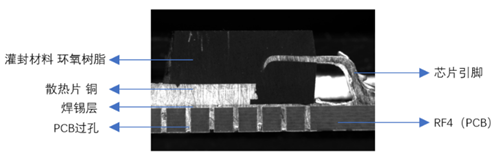

　　芯片断面材料组成分析

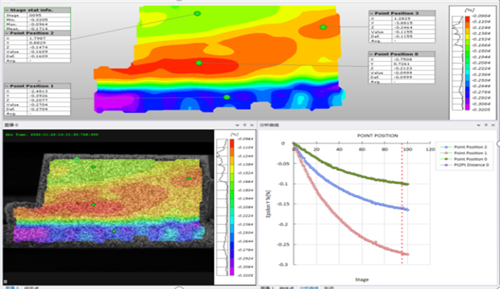

　　芯片三个关键点应变分析

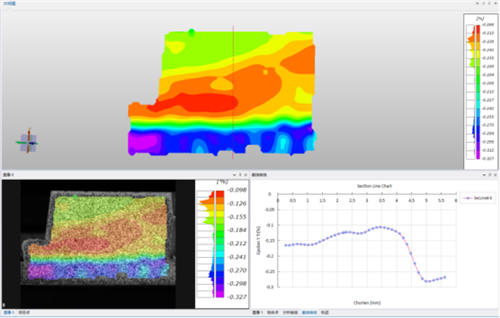

　　芯片截面不同材料变形分析

　　芯片热膨胀变形测试

　　测试条件：测试在不同温度下PCB板表面变形应变情况，分析其热膨胀系数。

　　具体应用：

　　集成电路（IC）因三维封装的持续微型化，会影响电路板可靠性及热循环性能，进而导致电路板电路连接的稳定性，对检验要求极其细致及严格。集成电路（IC）的平面热膨胀系数的测量方法，采用新拓三维XTDIC三维全场应变测量系统，可测量及掌握IC热膨胀系数，判断贴装后电路板的热循环测试失效位置，可以进一步掌握IC的稳定性和性能。

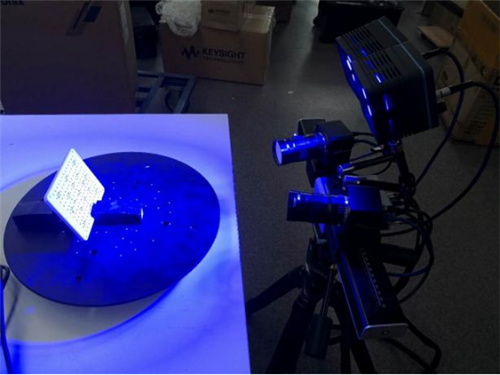

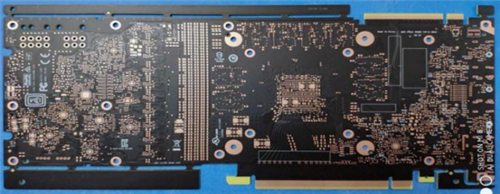

　　被测PCB板样件

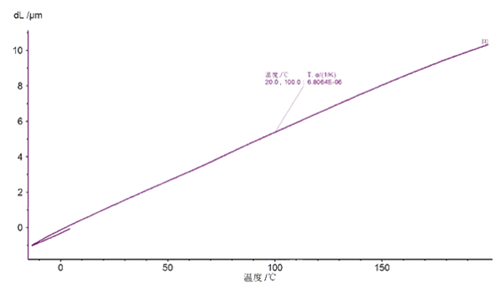

　　PCB板热膨胀系数

　　芯片低温变形测试

　　测试条件：测试要求为低温环境变化，将芯片装入密封袋中放到冰箱冷冻室冷却2小时。

　　具体应用：

　　通过测量芯片在极端环境下的结构变形，获取其内部封装应力的定量数据。采用XTDIC非接触式全场应变测量系统，采集芯片从冷却到恢复室温30min变形过程图像，通过XTDIC软件分析得到被测芯片表面应变场变化，使分析人员能够定量分析芯片收缩变形模量变化。

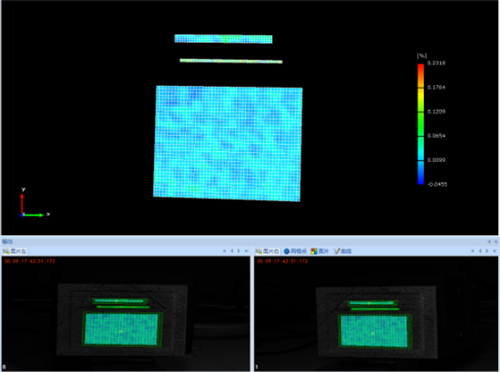

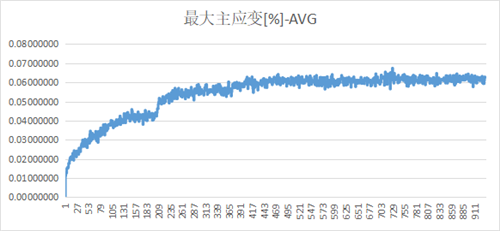

　　芯片最大主应变

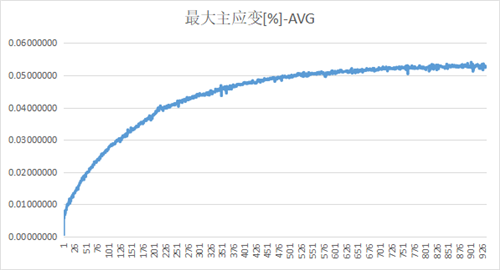

　　芯片基板最大主应变

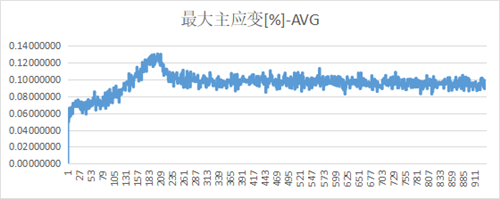

　　芯片盖子最大主应变

　　“工欲善其事，必先利其器”，新拓三维XTDIC应变测量、XTDIC显微应变测量产品，适用于芯片半导体三维应变测试，可分析材料特性和部件在载荷下的表面变形，助力用户优化生产工艺，并选择合适材料以满足芯片半导体产品性能。
