在材料力学领域中，弹性模量和泊松比是描述材料力学特性的重要参数。

弹性模量代表了材料在弹性形变阶段的刚度和回弹能力，而泊松比则描述了材料在受拉伸时的体积变化特性。测定准确的弹性模量和泊松比对于材料的设计和工程应用至关重要。

传统的弹性模量和泊松比测试通常依赖于引伸计或宽度规等设备。然而，对于轻薄材料，引伸计的自重会对测试结果产生影响，新拓三维XTDIC-VG非接触式视频引伸计可以避免这个问题。

XTDIC-VG视频引伸计采用非接触式测量方法，通过工业相机测量头和试验软件的全动态同步，可实现对薄膜、箔材、橡胶、线材等刚性低的材料进行精确的伸长测定。

接下来，为大家介绍视频引伸计在测定材料的力学特性的方法，以及它在测定轻薄材料和不同温度环境中的应用，了解视频引伸计在材料测试中的重要性，并为准确评估材料力学性质提供参考和指导。

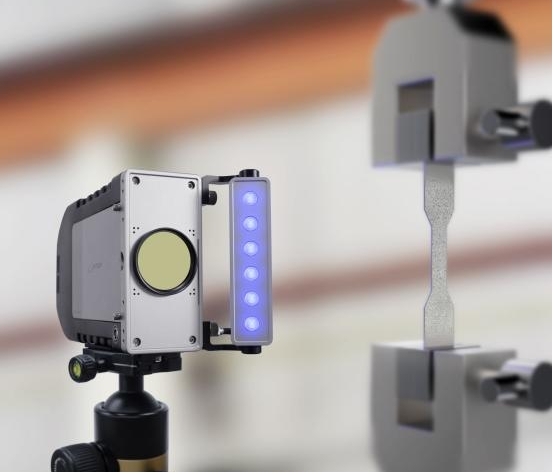

XTDIC-VG视频引伸计

XTDIC-VG视频引伸计，可与试验机设备进行数据通讯，测量值通过数字或模拟接口从视频引伸计传输到试验机，满足JJG 762-2007引伸计计量检定规程0.2级精度的要求。

支持二维、三维测量场景下的点、点对和全场应变数据测量，视场可达150mm

同时支持横纵向、多组目标的同时测量，具有强大的数据分析功能

满足JJG 762-2007引伸计计量检定规程0.2级精度的要求

适用于室温和一体化控制的温箱内测试

XTDIC-VG视频引伸计可完成如下测试:

※ 拉伸，面内剪切和弯曲测试  ※温箱内全范围测试  ※测试到断裂失效

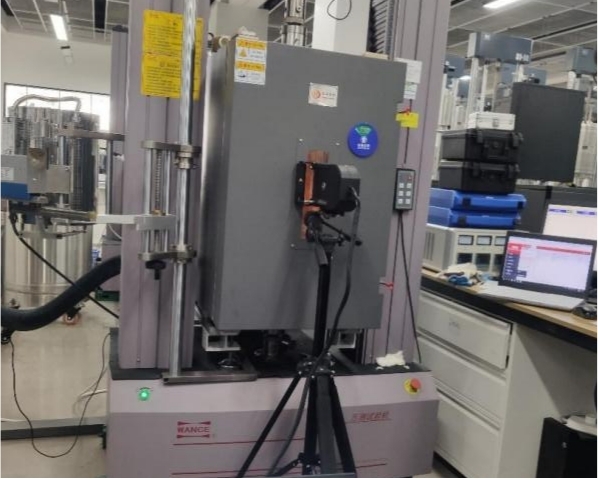

视频引伸计与环境箱配合

在非环境温度下进行非接触式应变测量，需搭配特别的测试设置。在使用高温试验箱进行材料力学测试时，XTDIC-VG视频引伸计可以获得可靠的测量结果。

高温试验箱视窗由光学玻璃制成，XTDIC-VG视频引伸计能够提供轴向和横向观察所需的视野，在高温环境下可捕捉到清晰的图像，完成材料的力学性能测试工作，输出应力-应变曲线 、弹性模量、泊松比等参数。

持续测量棒状材料不同温度下加载过程：

a. 继续记录载荷和位移数据，直到样品发生断裂。

b. 视频引伸计持续捕捉和记录标签位置，直至断裂发生。

数据分析：

a.根据记录的载荷和位移数据，绘制拉伸曲线

b.输出包括应力-应变曲线和载荷-位移曲线。

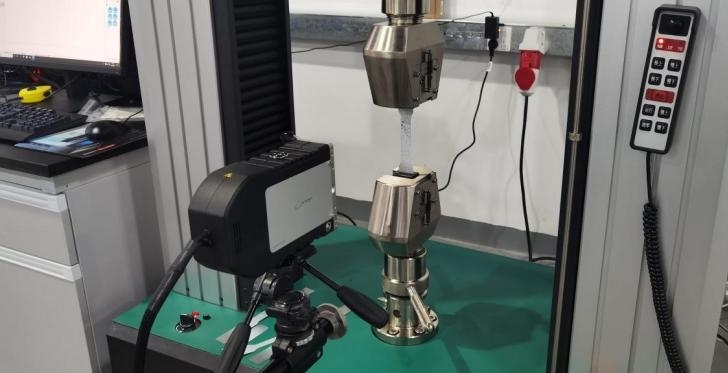

碳纤维材料弹性模量测试

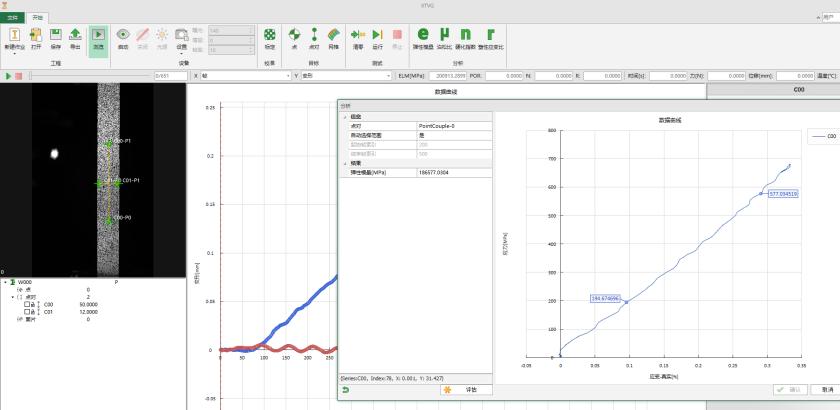

通过XTDIC-VG视频引伸计，可将变形数值实时传输到试验机上，试验机会得到应力应变曲线，最后计算得到弹性模量、断裂延伸率等参数。

XTDIC-VG视频引伸计在小尺寸材料试件测试上优势明显，在标距段从mm级到μm级均可使用；可捕捉拉伸到断裂的全流程，避免夹持对软体材料的影响；另外，可以扩展到原位疲劳试验，可扩展小试样高低温测试。

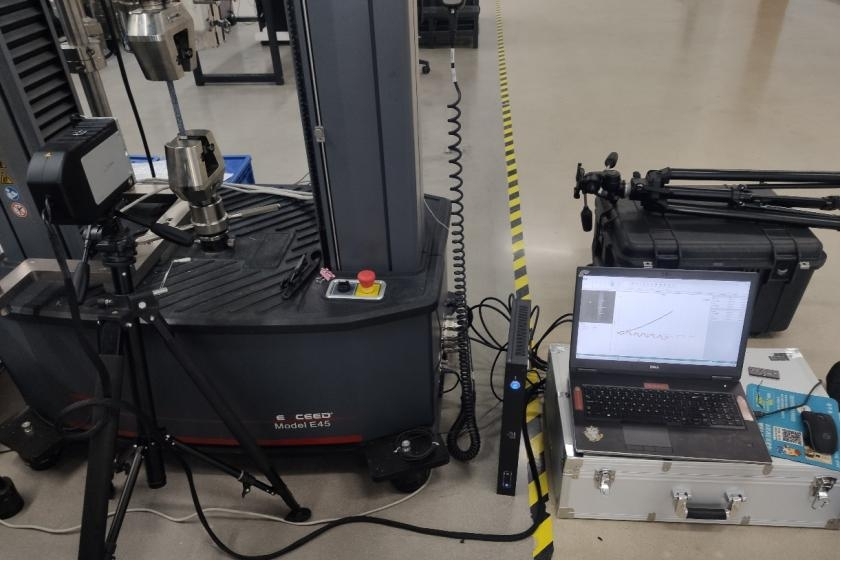

金属材料泊松比测试

在试验过程中，XTDIC-VG视频引伸计实时记录金属材料样品的形变数据。

XTDIC-VG视频引伸计软件数据处理：

从视频引伸计获得伸长率和宽度的数据；根据伸长率和宽度的数据计算样品的应变和应力。

确定线性区域，通过斜率计算拉伸弹性模量，计算横向和纵向应变，进而计算泊松比。

结果分析： 对测得的拉伸弹性模量和泊松比进行分析和比较，以评估金属材料的力学性能。

数据验证：针对所得数据进行验证和重复测试，确保结果的可靠性和准确性。

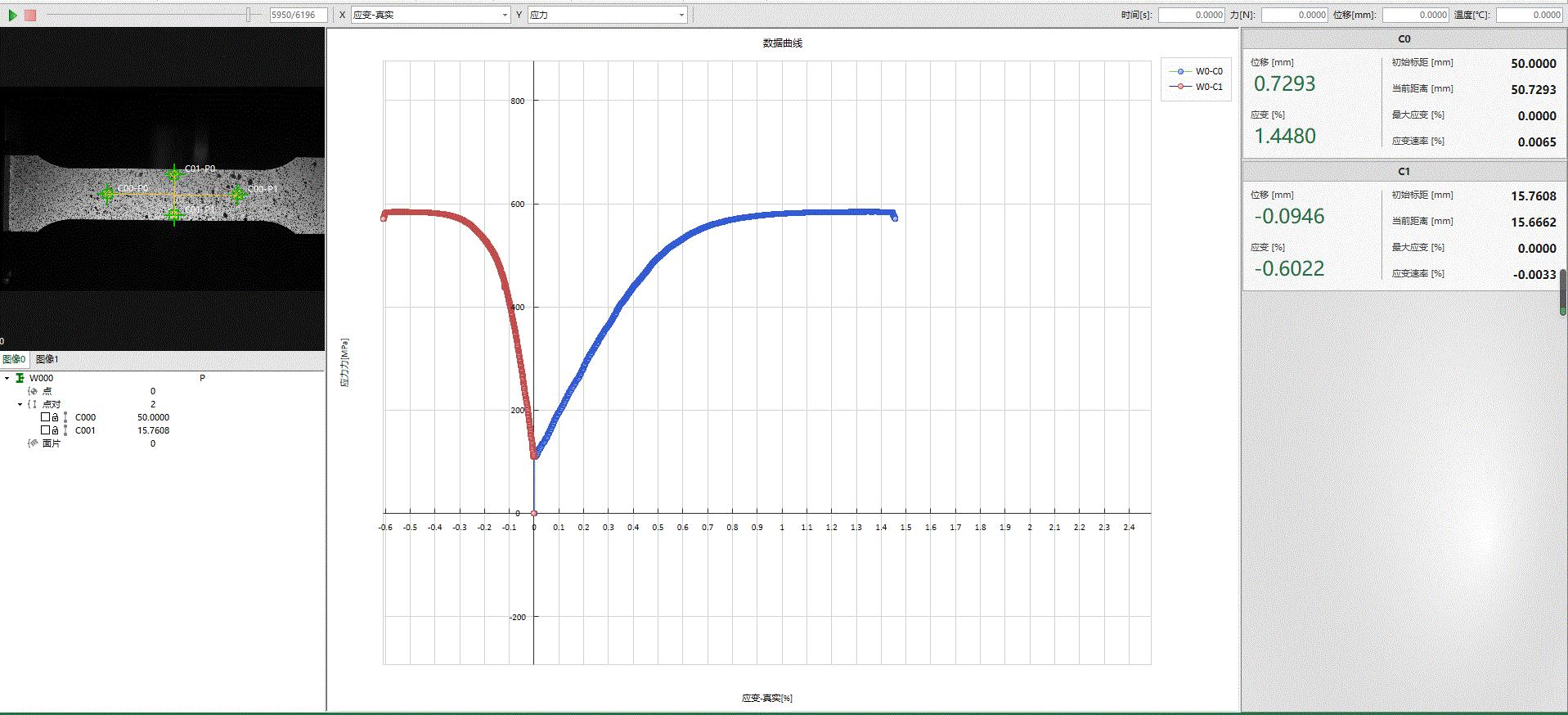

标准金属材料测量材料泊松比：

取弹性段竖向以及横向应变绘制散点图

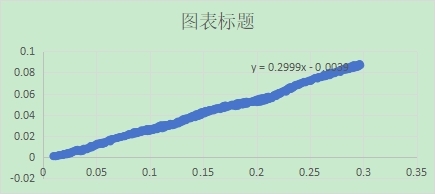

通过绘制点阵图，可以得到斜率为0.2999（泊松比）

取弹性段竖向以及横向应变绘制散点图

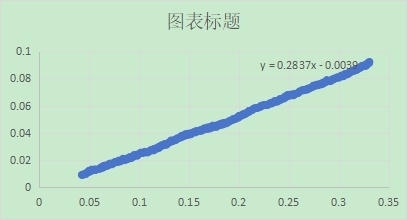

通过绘制点阵图，可以得到斜率为0.2837（泊松比）
