汽车悬挂式加速踏板断裂诱导槽设计标准的合理性，直接关系到汽车的安全性和可靠性。当加速踏板臂受到较大的侧向力时，断裂诱导槽发生断裂，从而避免传感器部位发生断裂。断裂诱导槽的设计能够在设备受到外力时，引导和限定断裂的方向和范围，从而减少事故带来的损失，并保护乘车人的生命安全。

采用新拓三维DIC三维全场应变测量系统，对汽车加速踏板臂断口受力过程进行3D位移场、应变场测量，观测断口槽上最大应力位置的断裂损伤演化情况，分析加速踏板臂最大应力位置开设合适形状和尺寸的断口槽，以满足使用要求和特定的安全规范，为后续产品的制造、测试和开发提供数据支撑。

DIC全场应变测量系统分析断裂演化过程的优势：

1、非接触式全场测试——DIC全场应变测量系统可直接测量试样表面散斑特性，避免人为因素干扰，如：固定位移计、应变片、加速度传感器、引伸计等传统方式对测量结果的干扰。

2、测量数据丰富全面——DIC全场应变测量系统可以直接输出表面位移、应变、变形以及形貌特性，测量数据丰富全面，直观可信可靠。

3、断裂破坏过程分析：随着外部载荷增加，可全过程分析断口槽裂缝发育和断裂演化过程、 断裂的方向和范围，分析断口槽的力学特性。

4、可追溯可评价——DIC全场应变测量系统测试数据直接给出定量评价，试验过程无人为干扰因素，直接给出测试结果误差评价。

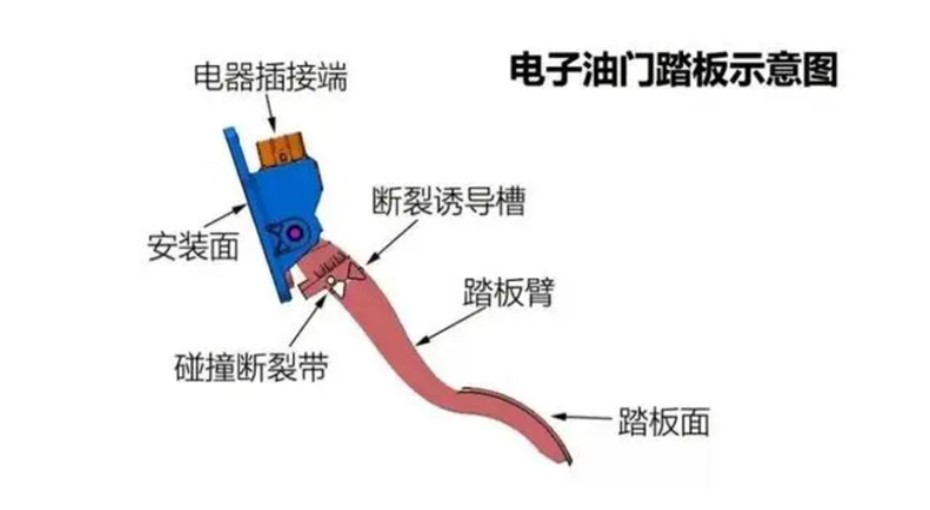

悬挂式加速踏板断裂诱导槽设计标准

加速踏板材料通常采用含有玻璃纤维的尼龙，它具有在弹性限度内伸长量大、且拉伸强度高、吸收冲击能量大等性能。根据汽车制造商的要求，电子加速踏板的结构设计需满足安全设计规范标准，在正向踩踏力作用下，电子加速踏板结构必须在断口槽发生断裂。加速踏板臂的结构设计引起了许多工程技术人员的关注。

在国际上，有关悬挂式加速踏板断裂诱导槽设计的标准和规范有很多。例如ISO 12405、GB/T 33687等标准，对悬挂式加速踏板的断裂诱导槽设计提出了详细的要求和测试方法。这些标准和规范的制定，为行业内相关企业提供了可操作的依据，有力地推动了产品的质量提升和安全性保障。

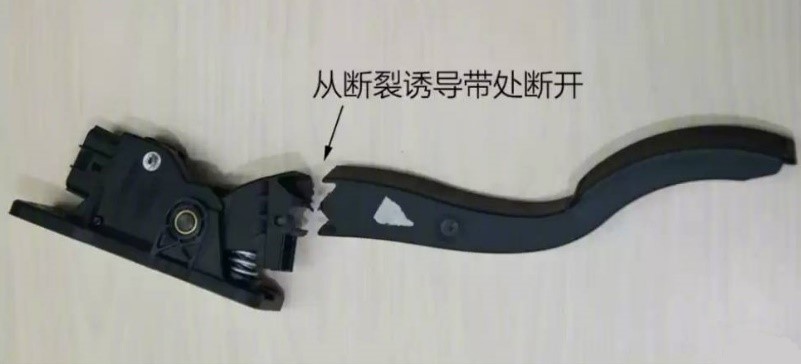

已开断口槽的踏板

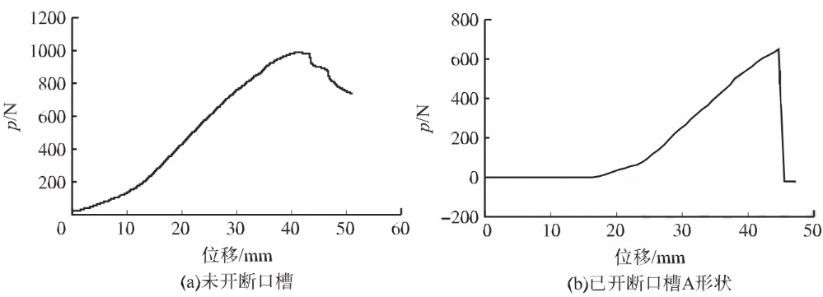

踏板臂压断试验曲线

DIC全场应变测量系统用于诱导槽断裂分析

针对踏板断裂诱导槽断裂加载实验，采用新拓三维DIC三维全场应变测量系统，通过非接触测量方式获得试验过程中全部破坏图像，可分析不同形状断口槽的踏板臂的断裂形态，以及压断力数据，为断裂诱导槽设计提供有利的数据支撑。

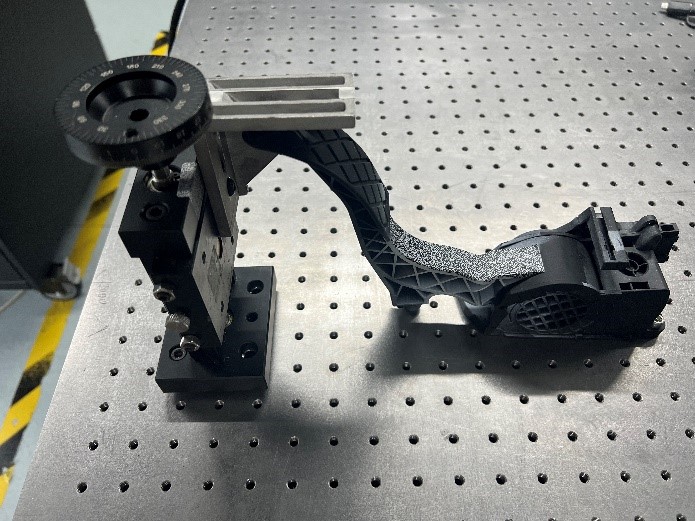

在断裂诱导槽表面制作黑白相间的亚光喷漆喷涂散斑，散斑随机分布，采用DIC全场应变测量系统，获取试验过程中试样表面的变形信息。在踩踏冲击力作用下，断口槽表面位移变形分布特征一目了然。DIC软件分析变形场分布云图看出，断口槽应力集中效应增强，直至断口槽断裂。

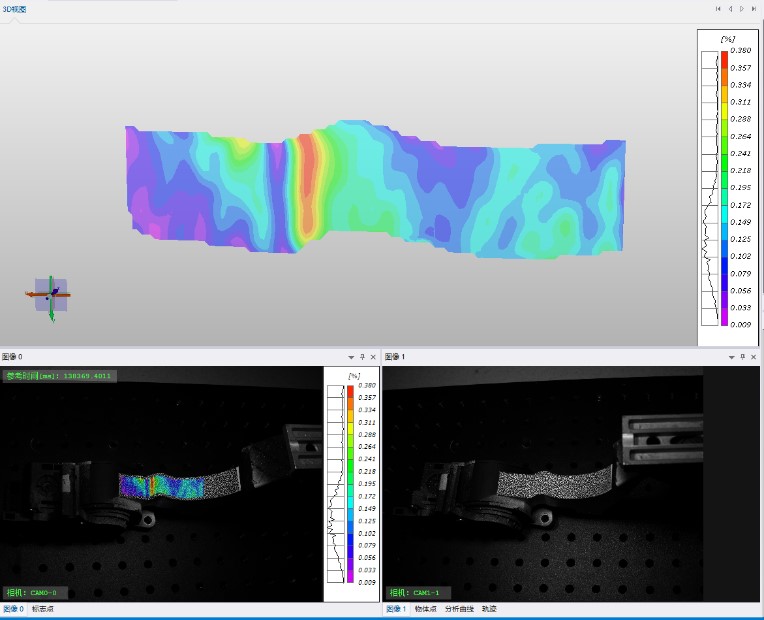

DIC全场应变测量系统分析断口槽应变场

从DIC全场应变测量系统DIC软件分析应变场示意可看出，对应冲击加载的进行，断口槽裂隙逐步扩展失稳破坏，随着断裂裂缝的不断延展，应变场不断扩张，指示裂缝前缘推进方向。

DIC全场应变测量系统研究断口槽断裂特性，有助于产品仿真模型分析验证，获取用于材料规范、断口槽结构优化设计、质量保证以及产品性能分析的性能数据。DIC技术克服了应变片、位移计等数据单一和无法记录材料裂变行为等缺憾，提供了完整的测试解决方案。

采用新拓三维DIC三维全场应变测量系统，可在试验过程中获取丰富的数据，三维数字图像相关法（DIC技术）可以提供三维位移场和应变场，通过分析加速踏板臂断口槽试验期间裂纹的外观和扩展，应力集中裂纹出现和断裂部位，从而优化材料的选择，确定合适的断口槽形状和尺寸参数，满足产品使用要求和特定的安全规范。
