在过去，大家都知道XTDIC三维全场应变测量系统由于拥有诸多优点，已经被广泛应用于土木工程、机械、材料力学、电子封装、生物医学、制造焊接等许多科学及工程领域。

然而大家不知道的是，XTDIC三维全场应变测量系统在农业领域也在发光发热，助力数字农业在科研领域的探索和进步，接下来，一起来看看它如何在农业领域散发光彩的吧！

DIC数字散斑技术在农业领域新应用

DIC数字散斑技术用于玉米抗压特性分析，研究应力裂纹规律，分析玉米种粒受压变形位移场、应变场和裂纹萌生演化，有助于保证玉米种粒的发芽率，提升玉米的品质和产量。

果实采收机理的探索，是保证采收机是否成功的关键所在，优化参数是保证连续式采收机采收性能指标的基础。另外，果品采收的设计要求是高效率、高质量、低损伤，为满足这些性能指标，须确定振动采收装置的最佳振动参数。

与仅测量离散点的传统传感器不同，新拓三维XTDIC三维全场应变测量系统使用灰度值特征提供整体的三维坐标点云，并随时间推移跟踪全视场三维位移及应变，捕捉和评估三维空间里的运动和变形，为分析玉米种粒受压裂纹演化、果实采收效率参数分析提供重要参考。

玉米种粒抗压特性测试

测试需求

在玉米种植和脱粒过程中，经常因为裂纹现象或受外力影响而产生种子损伤，这种损伤主要表现在玉米种子裂纹的生成，影响玉米的品质和产量。

采用不同含水率、不同品种、不同型号的玉米种粒施加压力，对玉米种粒的抗压特性和裂纹产生规律进行研究，通过获得玉米种粒在施压受力部位的损伤机理，从而改进玉米脱粒工艺，减少玉米破碎率，以提高玉米种子的存活率和生长率。

解决方案

本次测试对象为新鲜玉米种粒，拟采用新拓三维DIC非接触式全场应变测量系统，获取玉米种粒受外力挤压过程中位移场和应变场。

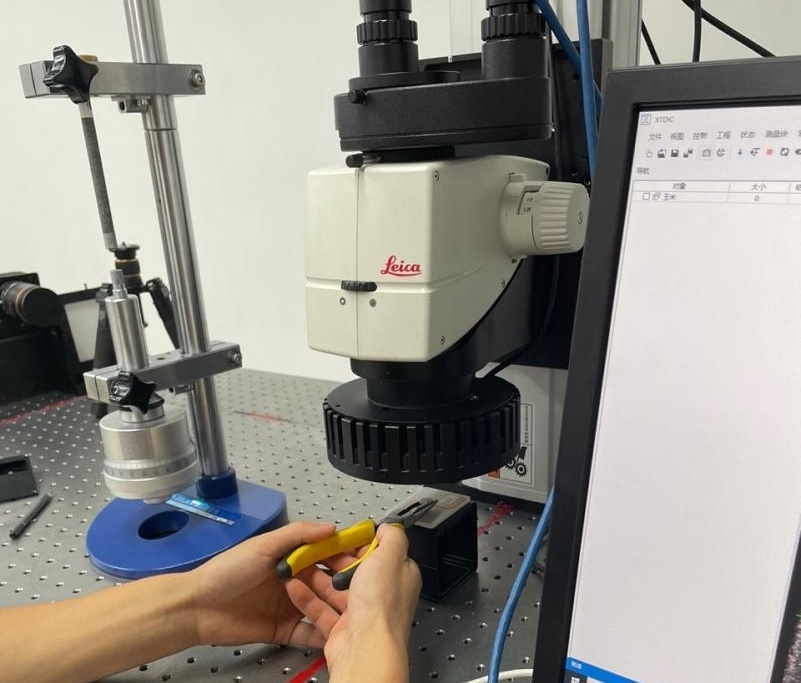

考虑到被测玉米种粒较小，采用新拓三维XTDIC-Micro显微应变测量系统，搭配高放大倍数显微镜，对被测玉米种粒放大倍率；用镊子夹住种粒两端，施加一定的挤压力，拍摄挤压过程中种子粒表面的变形。

项目成果

XTDIC软件可实现对微小式样的观测、分析、计算，快速分析出玉米种粒试样表面位移场和应变场。

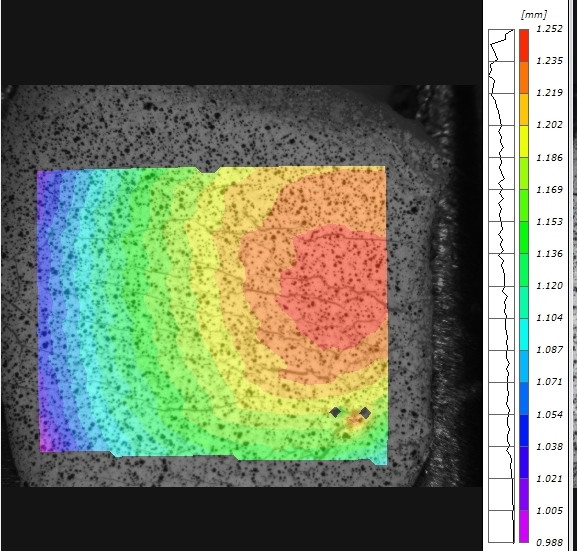

玉米种粒被挤压时位移场：

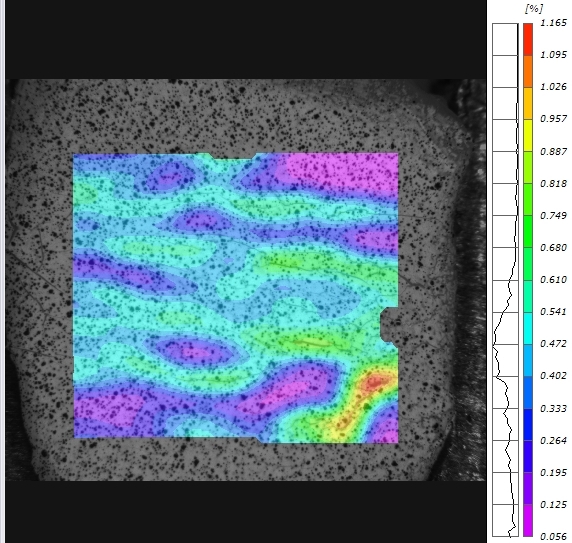

玉米种粒被挤压造成表面出现褶皱最大主应变场：

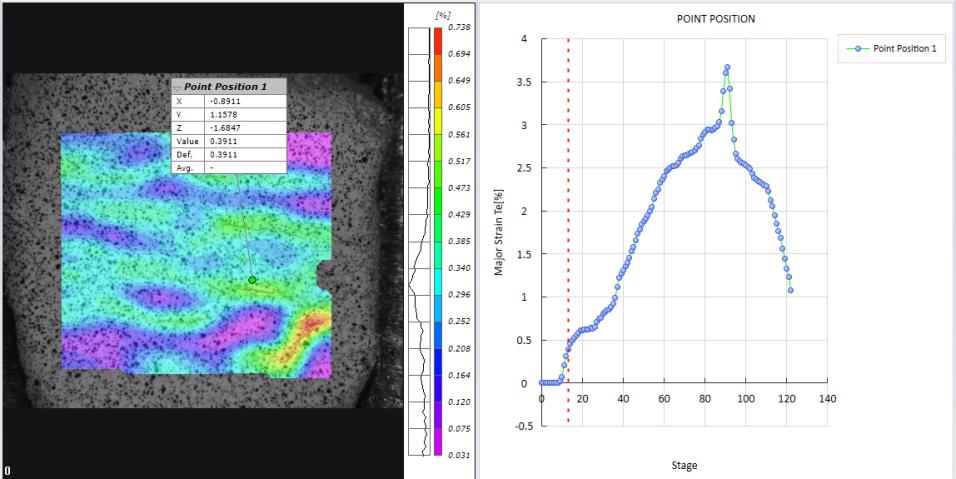

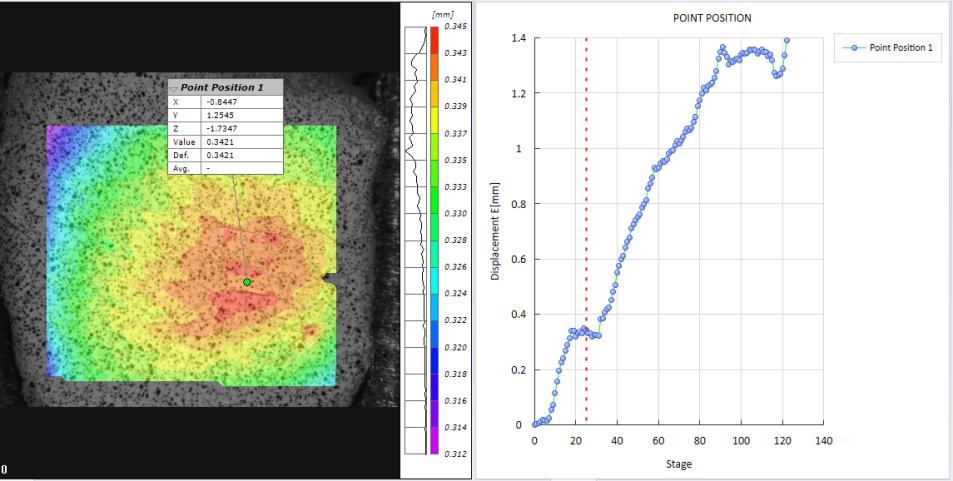

选取任意一点可绘制出该点随时间的位移曲线、应变曲线：

果树振动采收影响机理测试

测试需求

研究果树振动采收影响因素，能够为振动式果品采收机的研制提供理论基础。以海棠果树为被测对象，采用连续振动方式对果树进行振动试验，借助XTDIC-STROBE三维动态测量系统和高速相机，对振动参数进行收集及分析研究。

（1）建立果树振动试验模型，确定影响振动采收的影响因素。

（2）研究不同振动频率、振幅、激振位置对振动采收的影响。

（3）通过高速相机记录振动试验果实脱落全过程，研究海棠果实在振动脱离果株过程的运动规律。

（4）计算果实脱落瞬间的速度、加速度、脱落惯性力。

解决方案

传统试验方法，一般采用静态测量，无法对振动落果的全过程进行检测和记录。接触高速相机采集振动采收过程影响特性，观察果实在振动过程中受到拉、弯、扭等综合影响作用，从而脱离果株。

并且通过XTDIC-STROBE三维动态测量系统，对实地果实脱落时刻的运动参数进行精确的计算，验证室内试验的准确性，为振动采收装置的设计和采收方案提供数据参考。

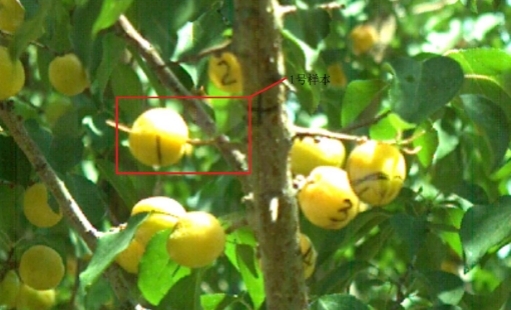

实地被测果实样本

项目成果

试验过程中，激振器输出连续激振力，枝干在激振力作用下做强迫振动，果实被迫做自由振动与强迫简谐振动的组合运动，振动过程中，当果实的惯性力大于国柄结合力时，果实实现脱落。

采用XTDIC-STROBE三维动态测量系统软件，对高速相机的图像样本追踪点X、Y方向的位移及位移模的计算，获取海棠果运动位移的具体数值，得到海棠果振动过程的运动参数，最终计算出海棠果果实脱落瞬间最大速度、加速度、脱落惯性力。

两组海棠果被测果实特征标定与测量：

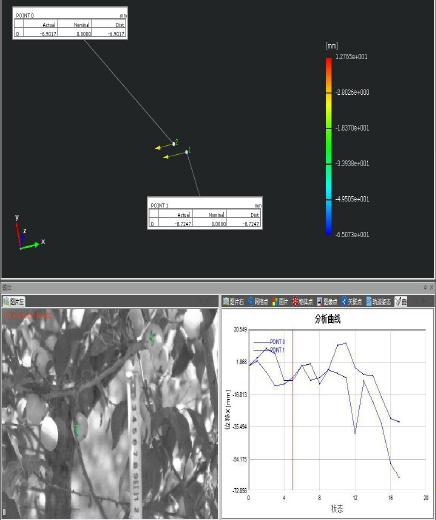

两组海棠果振动下位移测量结果：

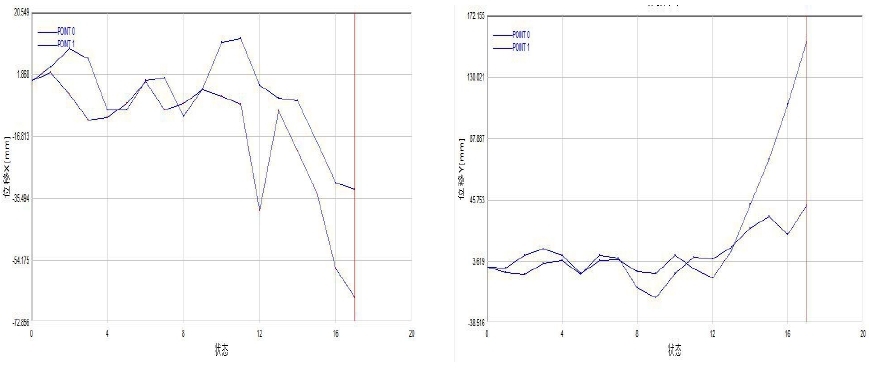

两组海棠果X方向位移曲线    两组海棠果Y方向位移曲线

采用DIC软件计算，能够直观被测区域在整个运动过程的三维形貌、三维坐标及三维位移，并且位移数据可记录可追溯，因此速度、加速度数据可通过采集时间间隔进行结算。

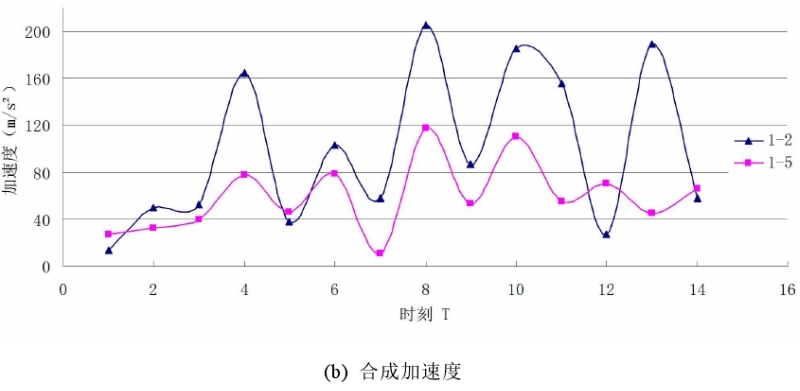

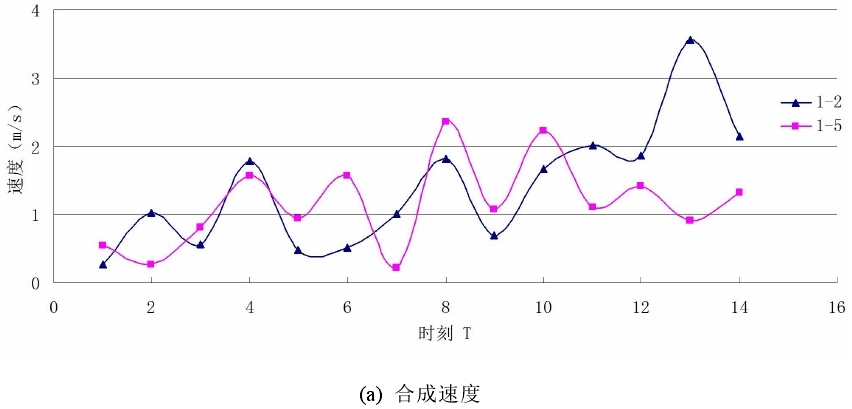

求得海棠果样本的合成速度、合成加速度：

作为国产自研DIC技术的引领者，新拓三维关注DIC数字散斑测量仪器产业自主可控之需求，不断攻坚克难，不断探索创新，持续打磨产品，深耕用户需求，开拓全新领域，并期待与各行业用户携手，探索DIC技术更多未知应用领域。
