视频引伸计-新材料的力学测试评价

从材料实际应用中可以发现，无论是何种工程构件，都有可能出现与裂纹类似的缺陷，有的是材料固有特性，有的是加工过程中造成的，这些缺陷的存在会大大降低材料的承载力。

因此，对材料力学性能开展断裂力学测试，可以准确获知材料的断裂性质，为制定材料失效防范措施提供依据。

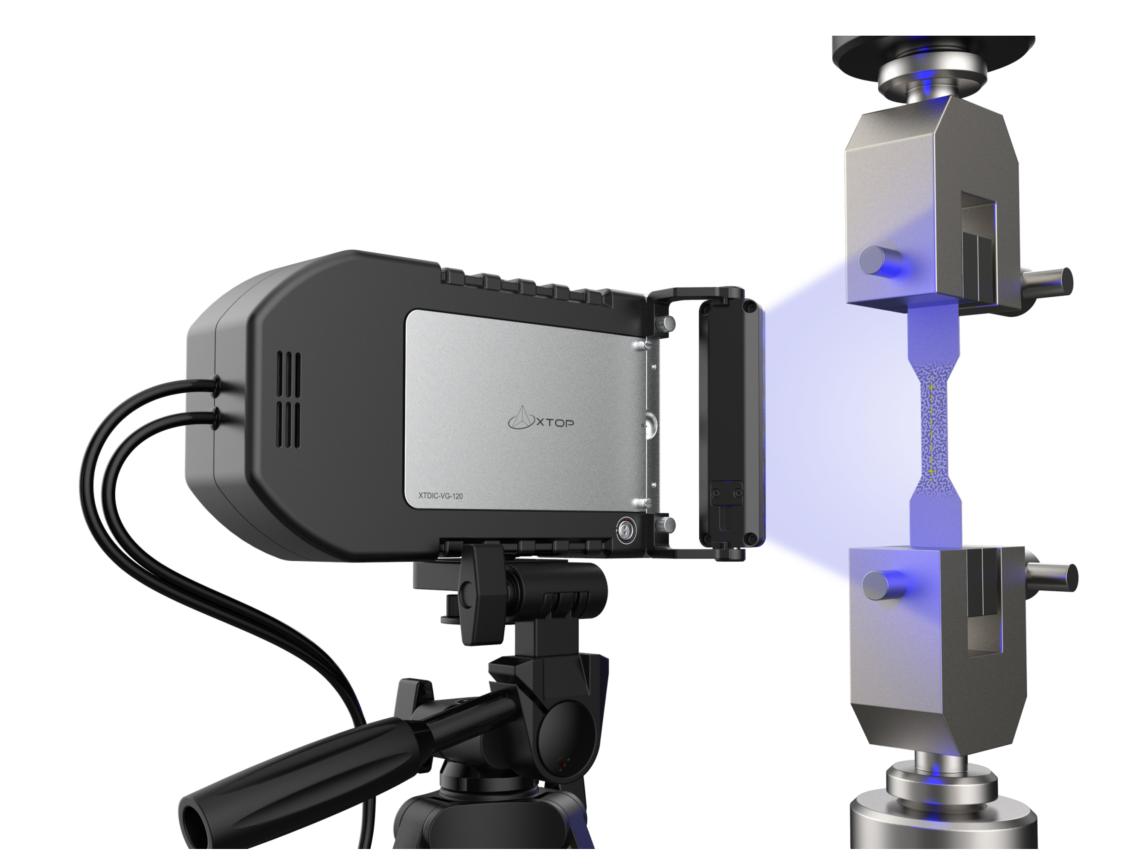

为满足日益增长的多元化材料测试要求，新拓三维新一代视频引伸计——XTDIC-VG系列，是机械式引伸计和应变计等强有力的替代品。

使用XTDIC-VG视频引伸计验证材料力学特性

XTDIC-VG视频引伸计测量系统基于数字图像相关法DIC技术原理，采用单相机镜头的光学系统设计，亚像素位移测量算法，可对材料拉伸实验中的横、纵应变进行高精度实时测量。

在试件表面上制作散斑，并利用散斑所形成的灰度矩阵来匹配追踪试件所产生的位移与应变，是一种非接触、非干涉的全场光学应变测量方法。

XTDIC-VG配备60、120、240mm视野型号设备，可满足大部分的材料测试需求，可根据测量场景材料变形量大小，适当放大和缩小测量视场。

XTDIC-VG视频引伸计产品特点

1、变形测量范围大、量程广，无需接触试样，支持＜1mm~1000mm测量视野内的0.5级精度实时测量，无破坏可实现试样破断的测量（没有传感器的限制）；

2、应用广泛，可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属材料非金属材料的拉伸试验、压缩试验等；

3、二维、三维视觉测量，XTDIC-VG视频引伸计软件支持单相机2.5D、双目三维引伸计测量，满足不同材料测试场景和客户的测量需求；

4、可用于点、点对、全场测量，XTDIC-VG视频引伸计支持多点实时测量，多点对实时测量，全场应变实时测量，全方位多元素分析。

5、可实时图像拍像，试样标记简单便捷，可应用于微小试样，并可将图像放大至可视范围、，可实现纵向和横向的同步测量，可对试样进行精确校准。

XT-VG视频引伸计测量系统是一种非接触光学测量系统。基于DIC原理的视频引伸计采用单相机镜头的光学系统设计，亚像素位移测量算法，可对拉伸实验中的横纵应变进行高精度实时测量。在试件表面上制作散斑并利用散斑所形成的灰度矩阵来匹配追踪试件所受的位移与应变的一种非接触、非干涉的光学测量。

采用XTDIC-VG-120型号设备，满足大部分的材料测试需求，现场根据材料变形量大小，适当放大了测量视场。

3.实验过程

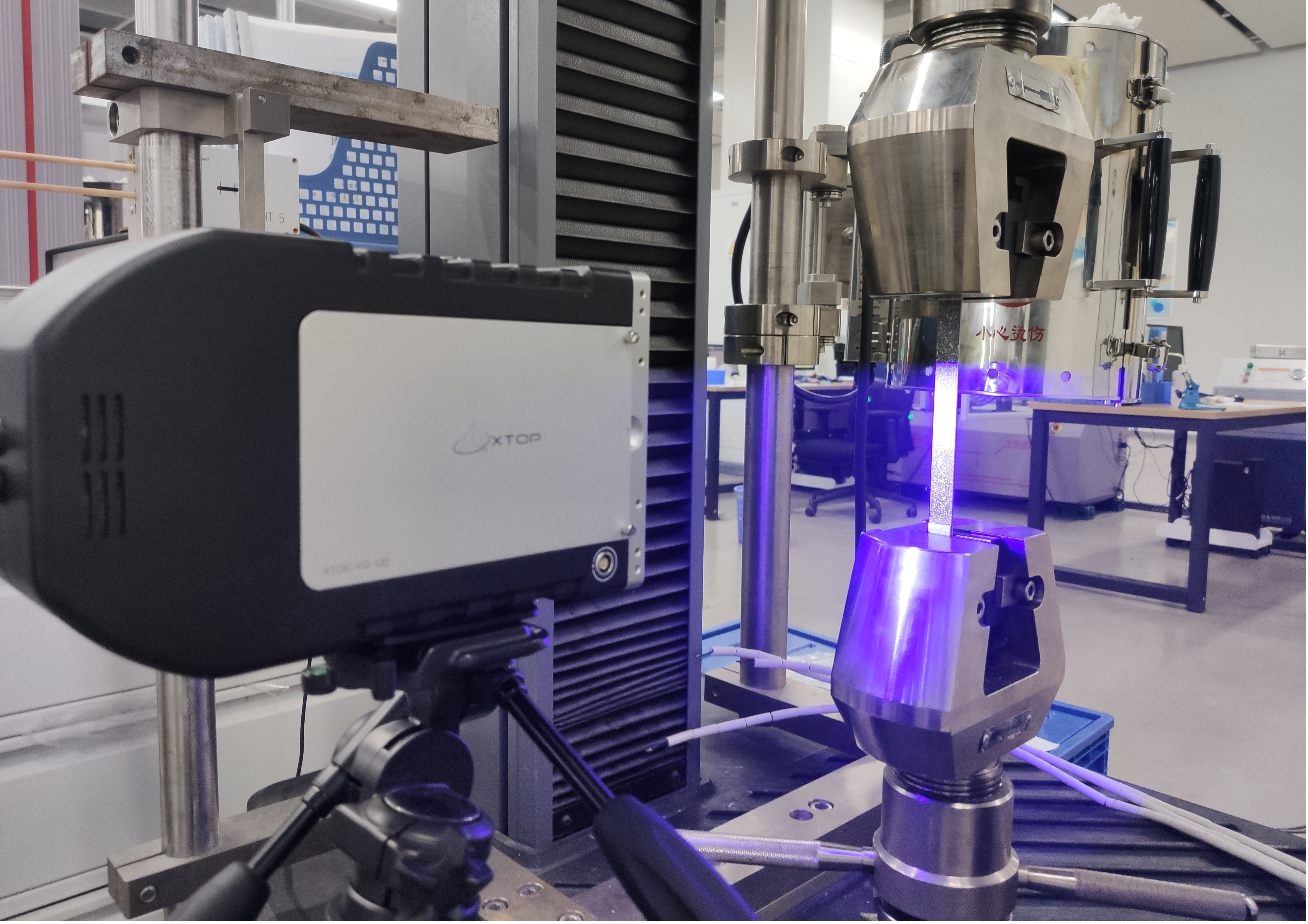

碳纤维试件测试：

橡胶材料大变形测试：

高温箱棒状材料测试：

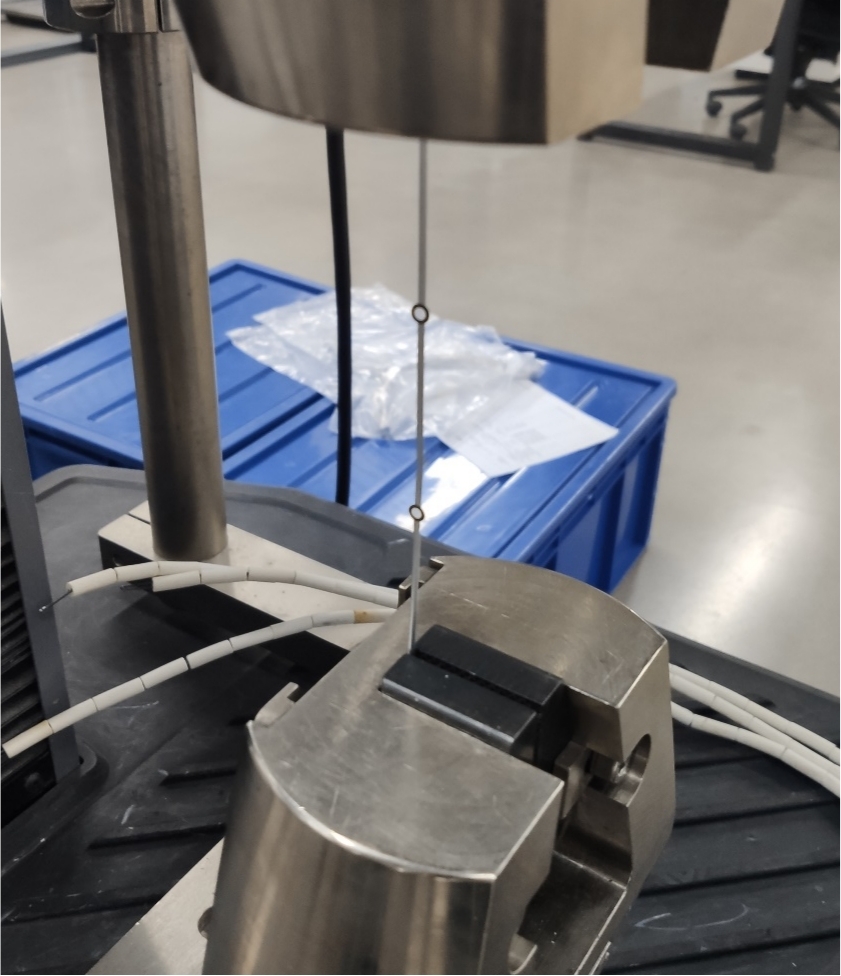

丝状材料测试：

视频引伸计测试整个实验流程

实验流程主要包括制斑、设备调试、标定、测试几个过程。

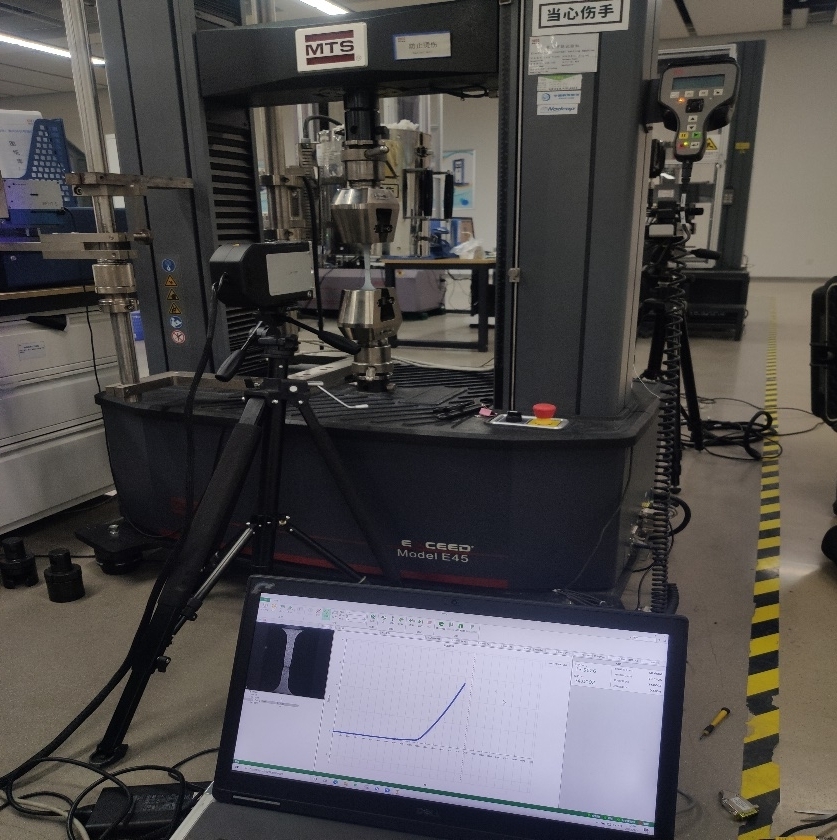

现场根据客户需求，与mts实验机实现力值通讯及变形数据实时传输到实验机软件，通讯数据精度满足要求，实时性好。

4.数据分析

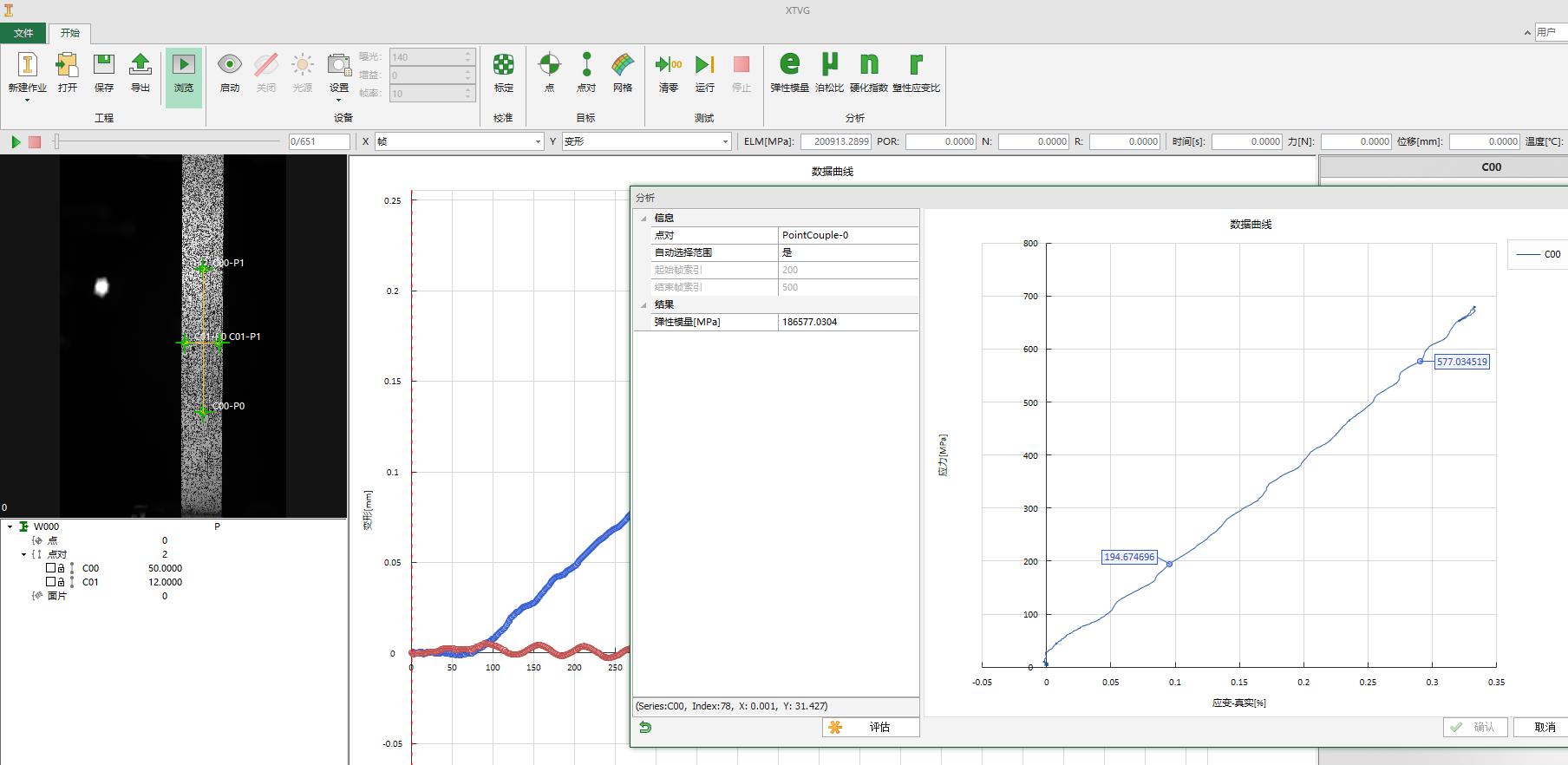

碳纤维试件弹性模量等参数测试

高温箱材料拉伸测试

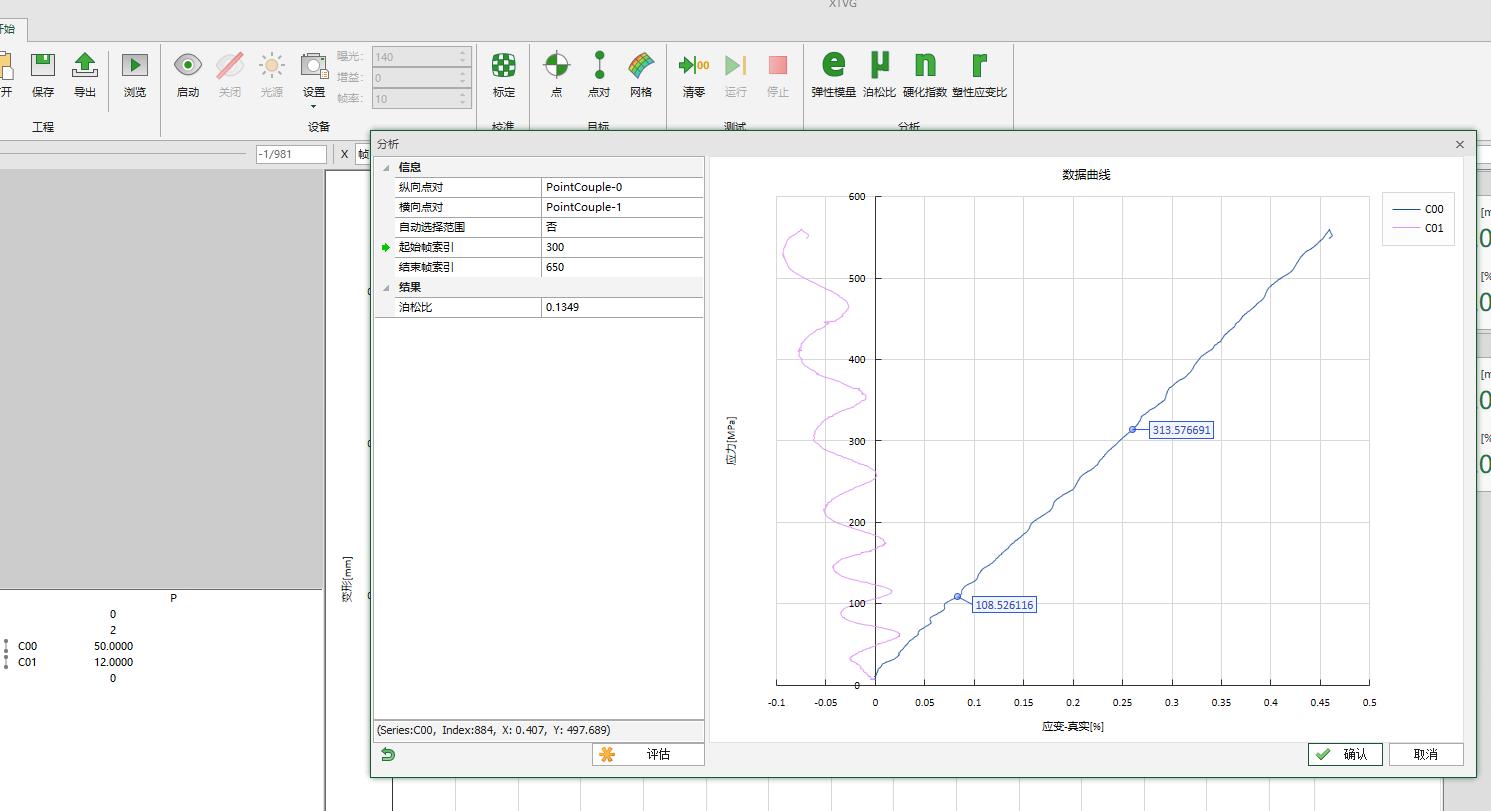

泊松比材料力学参数测试

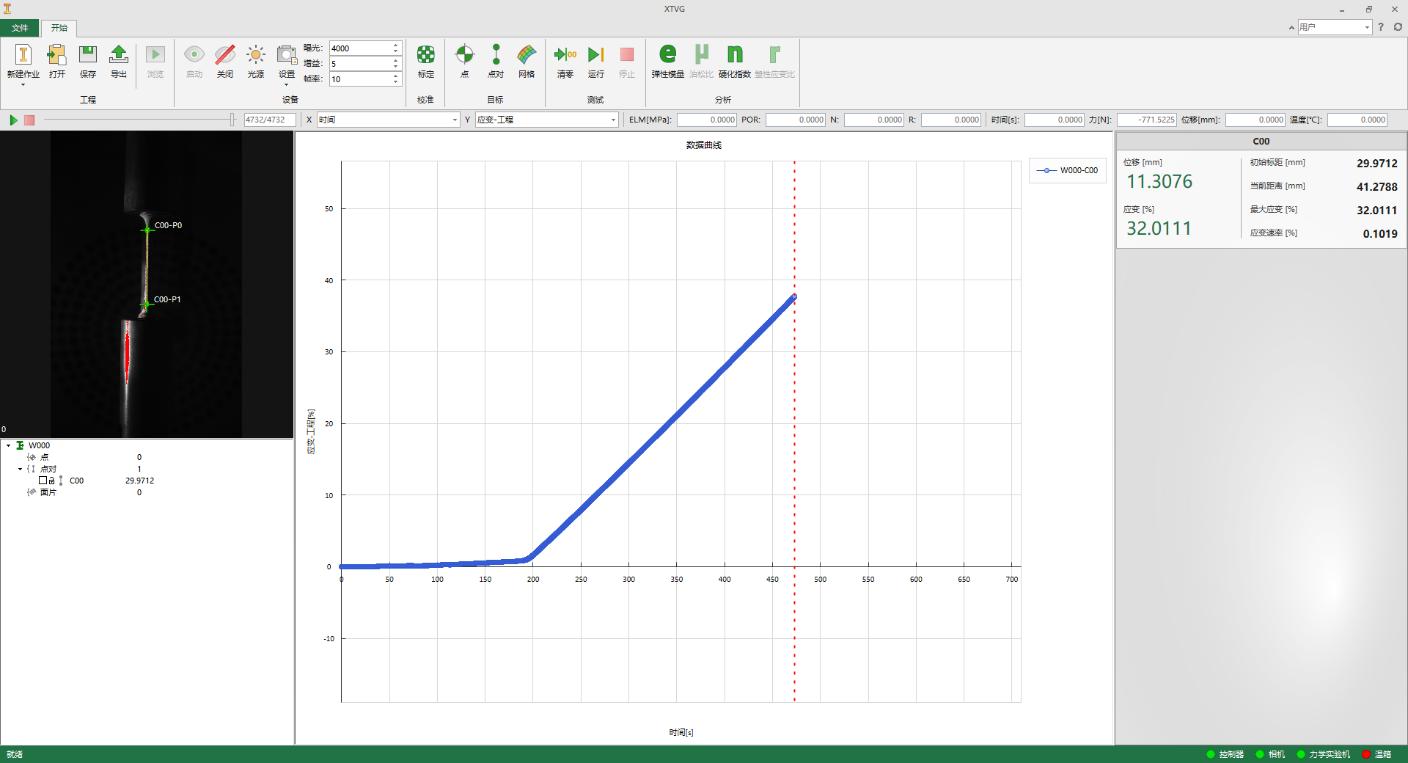

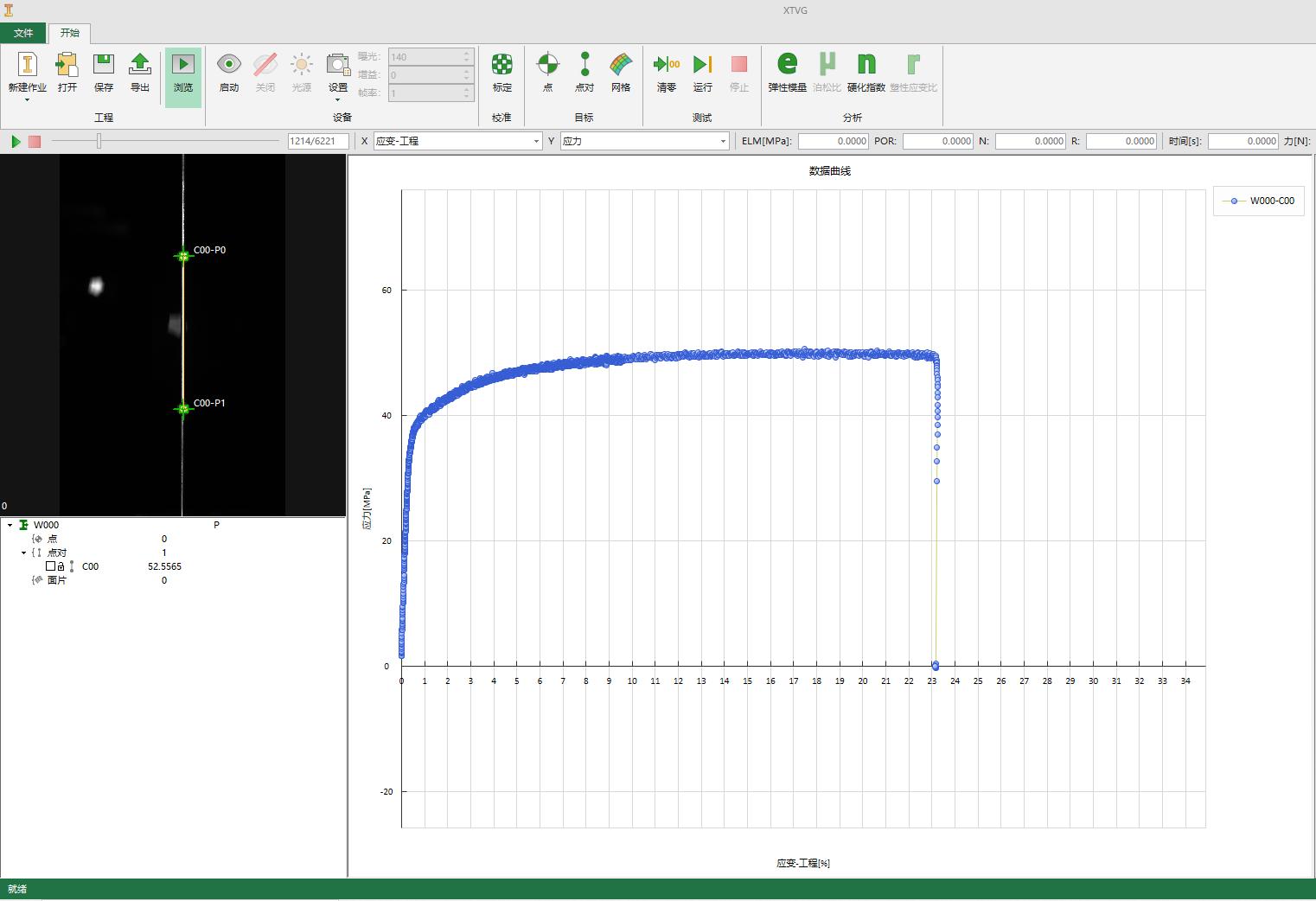

丝状材料拉伸测试

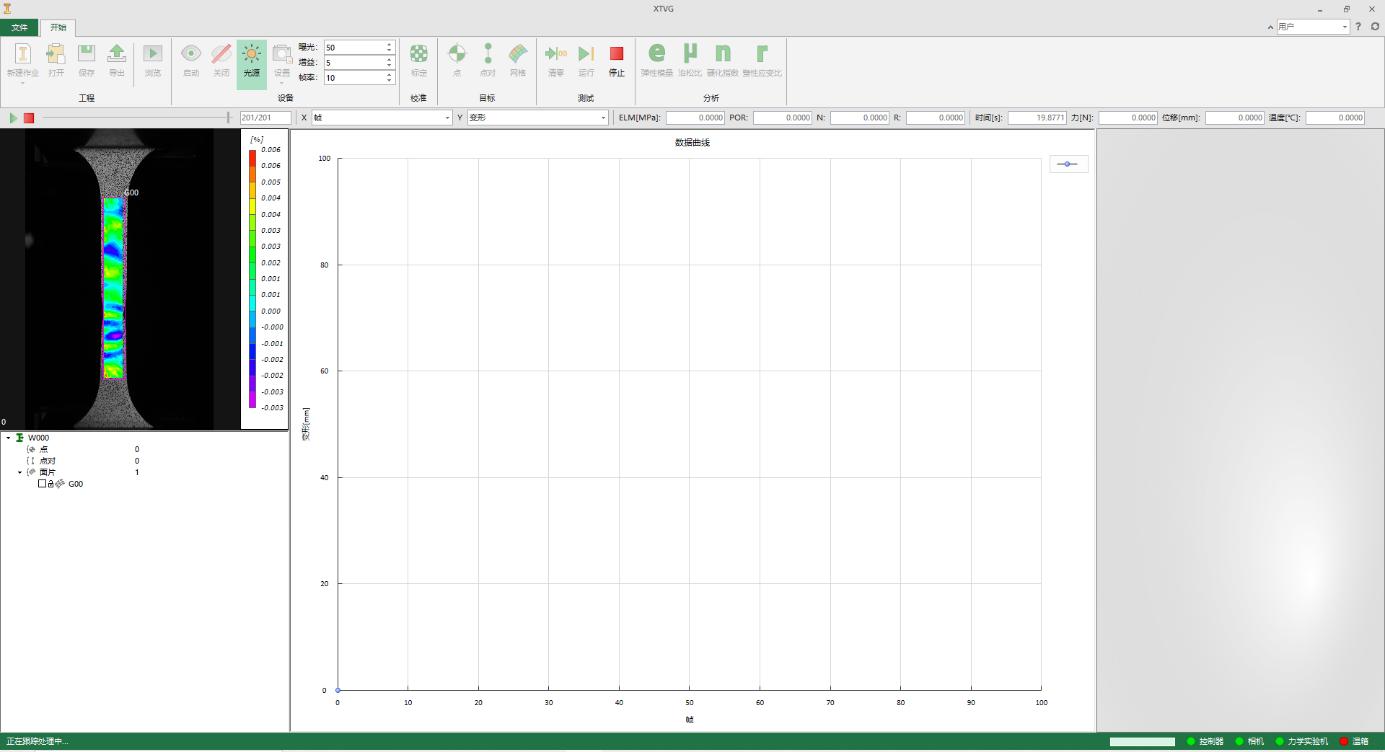

材料拉伸实时全场应变测试

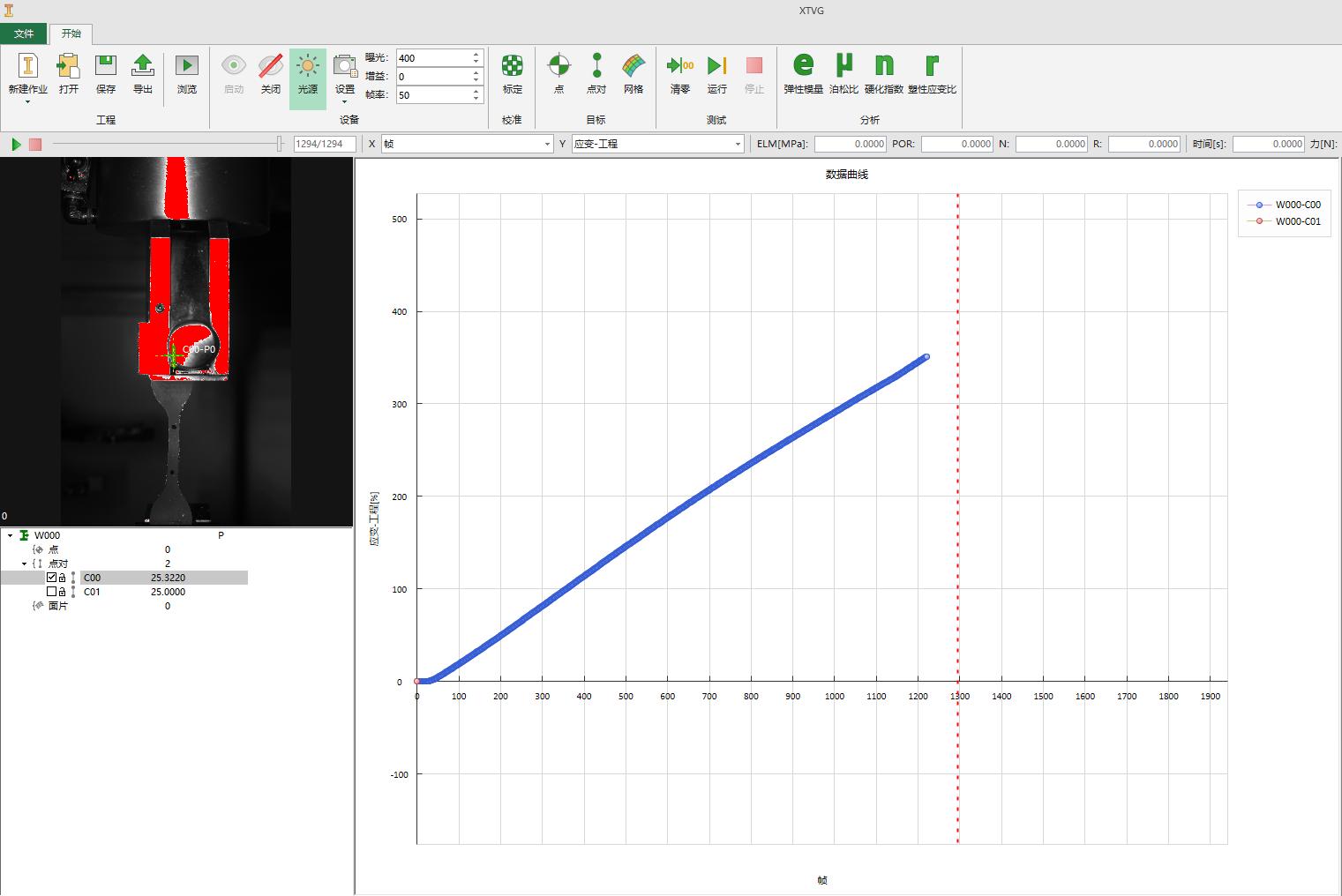

橡胶材料变形测试（橡胶材料拉伸变形量到350%）

5.实验总结

对于XTDIC-VG视频引伸计的功能及与实验机通信客户非常满意，能够满足他们大部分的材料测试实验需求。测试的材料力学性能数据稳定，符合客户预期。

针对于大变形的试件，视频引伸计也能够满足测试需求。XTDIC-VG视频引伸计标配通讯接口来适配实验机，便于软件变形数据的输入。
