蓝光3D扫描仪在工业制造中扮演什么样的角色?

随着科技和工业的发展,三维测量技术在精密制造、质量控制、自动化生产、机器人视觉、反求工程、CAD/CAM等方面的应用日益重要。

新拓三维XTOM蓝光3D扫描仪,可用于工业制造过程中的质量控制、装配生产、逆向设计以及磨损检测分析等各个阶段,通过将产品的质量缺陷可视化呈现,从而提升产品首样和批量生产过程的检测效率。


新拓XTOM蓝光三维扫描

蓝光三维扫描仪成像原理及其特性

拍照式三维扫描仪是由光栅投影设备及两个工业级的CCD Camera所构成,其原理就如同人类两双眼睛,光栅条纹投影到测量工件表面,并加以粗细变化及位移,CCD 工业相机进行采集,利用多种拼接技术,从而获得完整的3D外型数据。

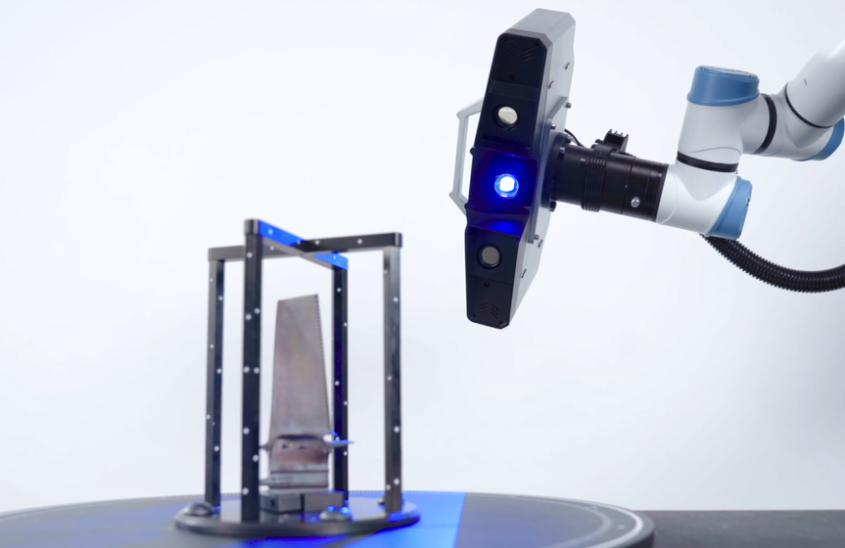

XTOM-TransForm-ROT自动化蓝光三维扫描

三坐标测量机 & 蓝光三维扫描仪

三坐标虽然测量精度高,但是非常依赖环境,需要恒定的温度、湿度以及稳定的地基。对比三坐标,三维蓝光扫描仪可进行高效的全尺寸三维扫描,可满足复杂轮廓、自由曲面零部件检测的工业制造所需。相比三坐标,蓝光三维扫描的优势在于:

非接触360°全周扫描

单幅获取数百万甚至上千万点的形貌数据。扫描转台360°旋转,无死角地获取全周真实3D数据。

速度快,易操作

单幅扫描时间<1秒,每秒钟即可获取数百万点,放置样品后,只需单击画面上的测量执行按钮,即可配合扫描转台进行自动扫描。任何人都能轻松操作。

直观地进行整体比较

通过直观的界面和比较差分值的整体形状颜色显示,还可轻松地对试制时的设计数据,以及检测时出现的良品不良品进行比较。

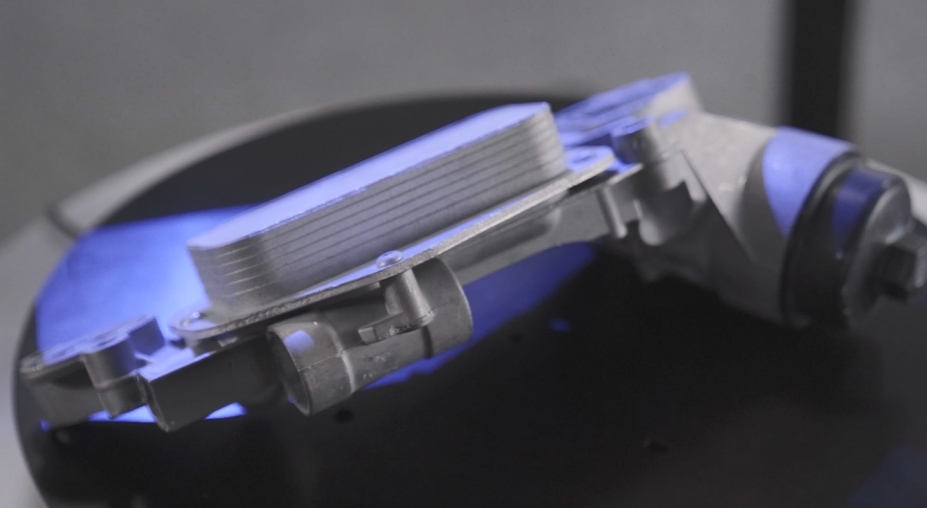

蓝光三维扫描投射光栅

蓝光三维扫描仪应用介绍

利用XOM蓝光三维扫描仪,制造商可基于三维扫描数据进行质量评估。根据检测软件生成误差分析报告,纠正首样和生产过程中的缺陷,及时反馈到模具设计和加工中,节约生产成本,提高制造效率。

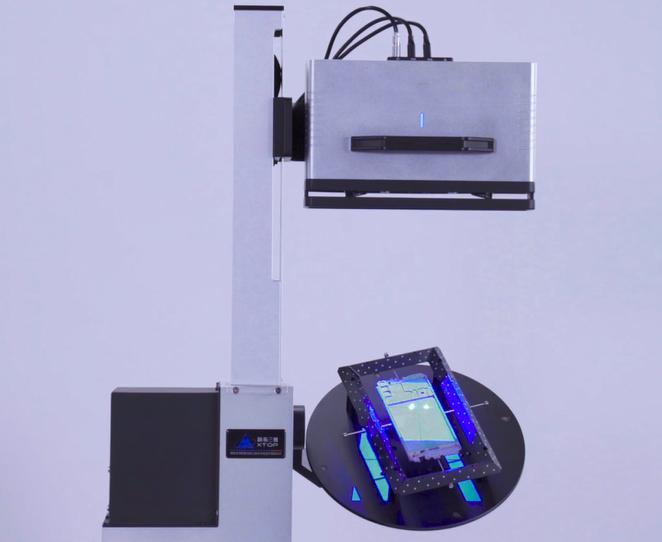

XTOM-小幅面三维扫描

XTOM-大幅面三维扫描

XTOM-TransForm-ROB自动化三维扫描

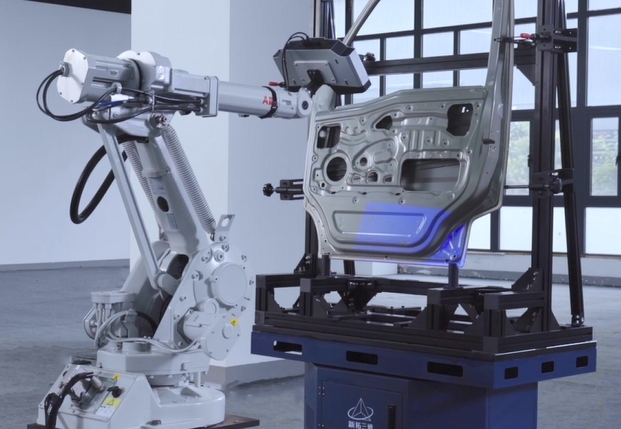

新拓三维XTOM蓝光三维扫描适用于对于精度和细节要求高的小尺寸零部件,搭配大幅面测量头也可以用于尺寸较大的压铸件、钣金件、模具等,配合机器人,可扫描汽车钣金件、车架等。

XTOM-TransForm-ROBI 自动化三维扫描仪用于汽车钣金三维尺寸检测.jpg

XTOM-TransForm-ROBI 自动化三维扫描

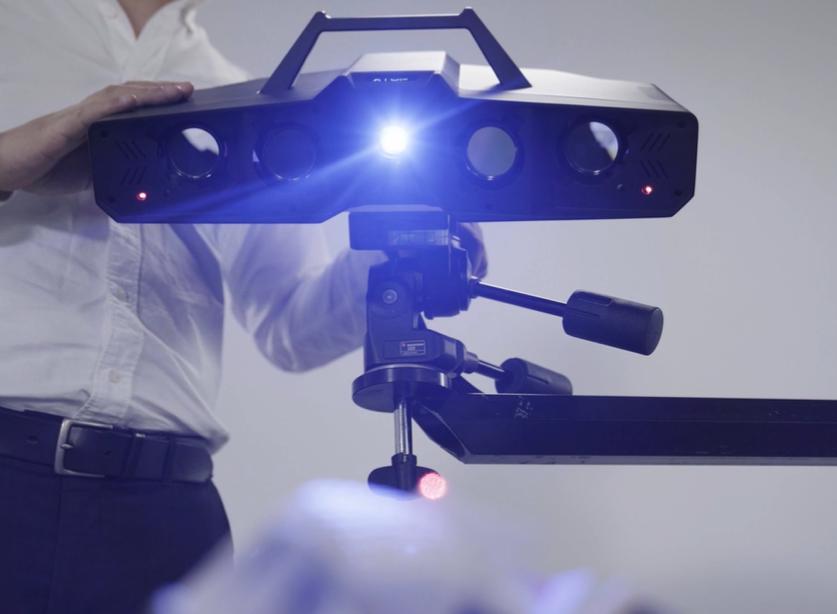

XTOM蓝光三维扫描仪

1、灵活

XTOM蓝光三维扫描支持多种测量头方案,满足不同测量需求;

可作为固定式、移动式、自动化系统操作;适用于生产环境和测量室。

2、精度

依靠高质量数据,生成精确的网格,数据细节清晰;

按单位面积条纹投射,高细节分辨率;复杂几何形状的精确覆盖,特别适合扫描一些轮廓曲面特征比较复杂的工件。

3、支持定制

新拓三维对XOM蓝光三维扫描仪器拥有自主知识产权,可定制;软件交互界面友好,使用简单;测量、检测和报告一体化;详细的3D模型,得到的3D数据稳定精确。
