拍照式三维扫描仪，一般采用蓝光光栅扫描技术，将蓝光投射到零部件上，两台工业相机对零部件采集图像数据，之后对图像进行解码、相位操作等，形成个像素点的三维数模，点云密集大精度高，适用于小尺寸精密零部件检测。

    三坐标（固定式）三维扫描仪，接触式打点扫描精度高，测量范围理论上行程可自由移动，适合测量大尺寸物体，如整车框架，由于是固定式行程有限，且是打点式测量，效率低，打点时间长。

    激光跟踪式三维扫描仪，扫描范围比较大，精度一般，测量范围大，可对大型物体，进行测量，效率高，适用于测量大型物件，对于小部件测量不大适用。

    因拍照式蓝光三维扫描仪设备属于便携式高精度检测设备，可以携带到待检件场地进行测量，大大缩短运输成本。

    蓝光三维扫描仪不受被测物大小限制，没有量程因素制约；可对产品进行全尺寸检测，避免因为非重要尺寸偏差造成的损失；

    蓝光三维扫描仪扫描输出三维数模，检测结果以色谱图显示偏差结果大小，避免了普通手段因读数造成的误差，大大的保证检测结果的可靠性。综合多种因素分析得出蓝光三维扫描仪设备可提高测量效率，创造更多的价值。

    在铸造车间模具库场地进行模具检测，使用蓝光拍照式三维扫描的操作流程，以及输出三维数模，与检测软件比对输出尺寸偏差检测报告。。

    扫描流程为：

    a工件进行预处理（对产品表面喷涂显像剂）

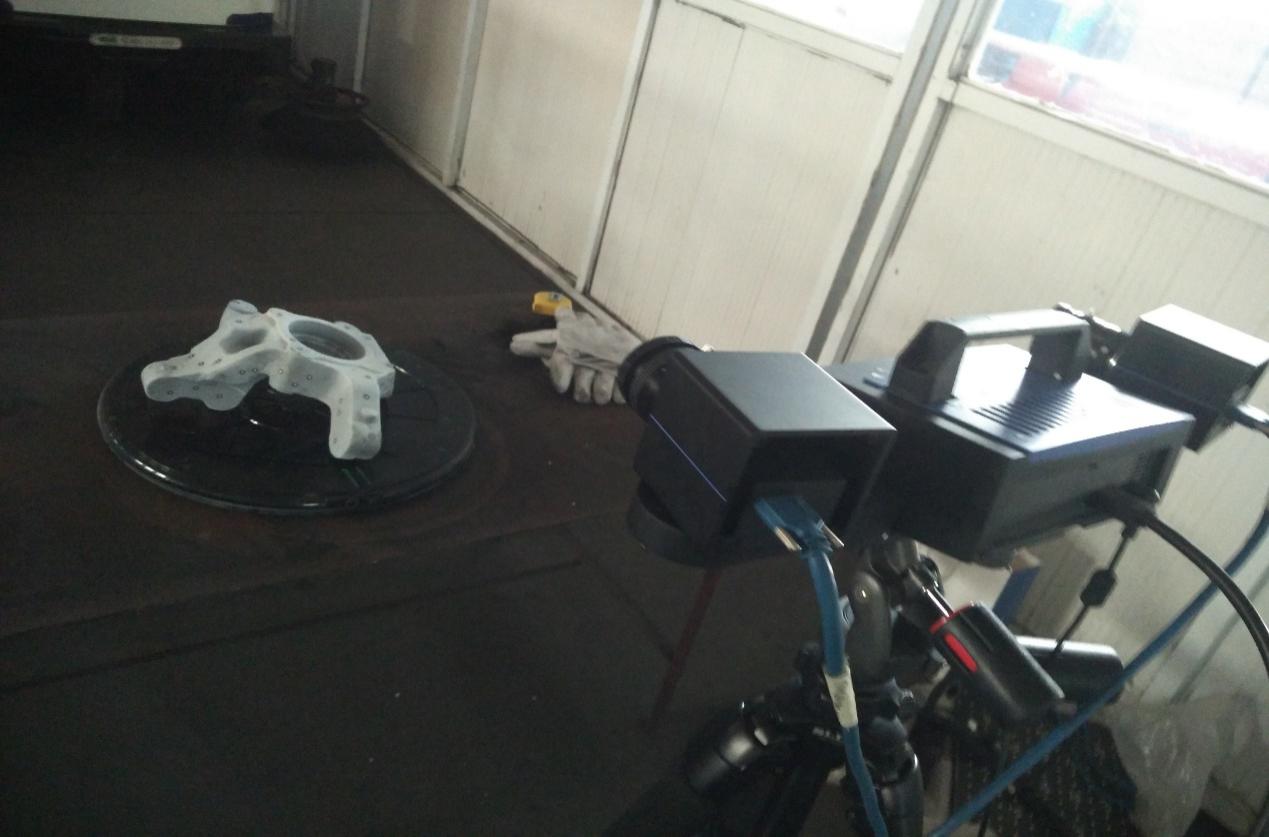

    b将工件放置于测量场地（一件模具放置于叉车上进行作业，另外两件放置于旋转台上进行作业）

    c工件粘贴少许拼接点（用于多幅照片拼接，点分布随机无特定要求）

    d检测设备进行标定处理

    e对工件进行分区域扫描（本次扫描采用加拿大六百万像素工业相机，点云数据量大点云间距小）

    f对数据进行后处理

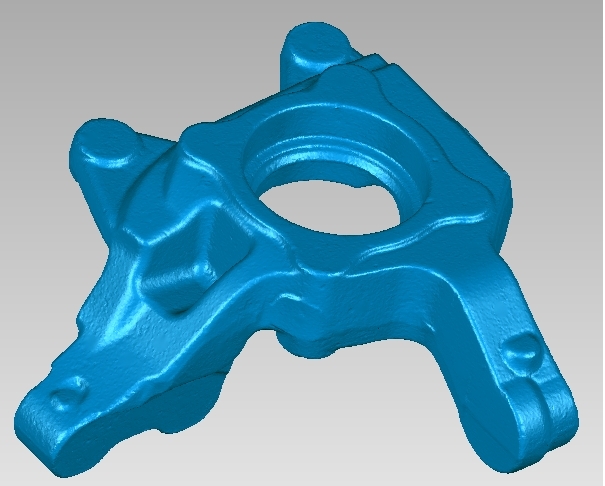

    检测铸造件三维扫描，扫描获取产品点云图

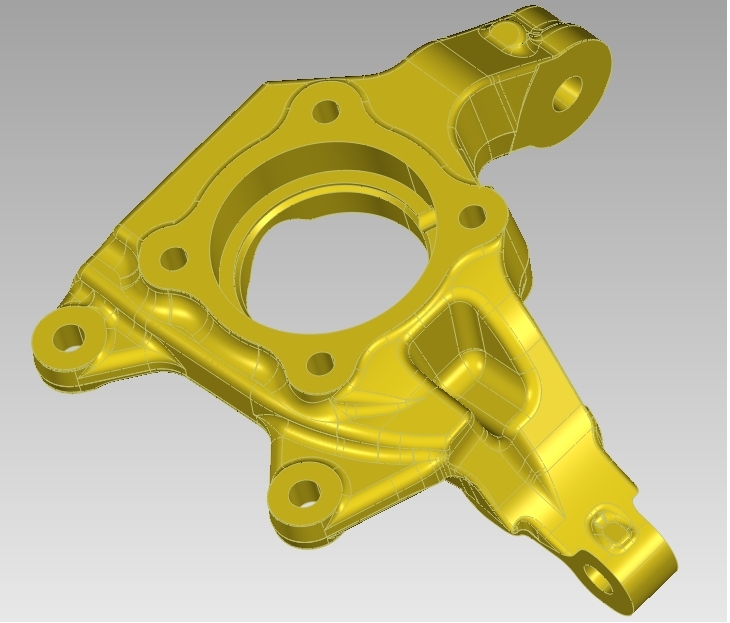

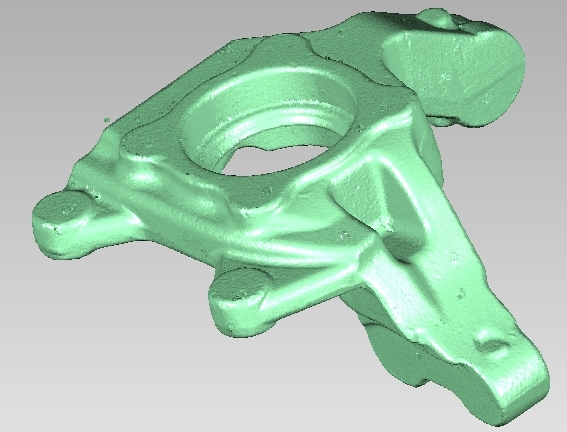

    扫描获取产品封装面片图（可用于逆向反求），扫描获取铸件产品数模图

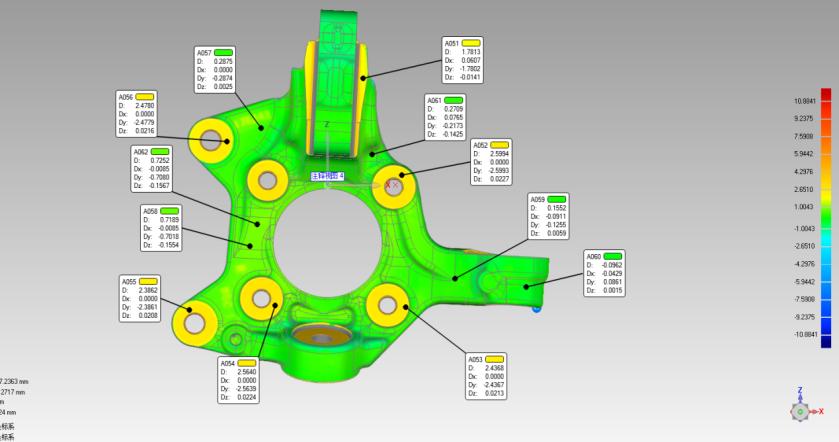

    扫描获取产品点云图与数模图比对图

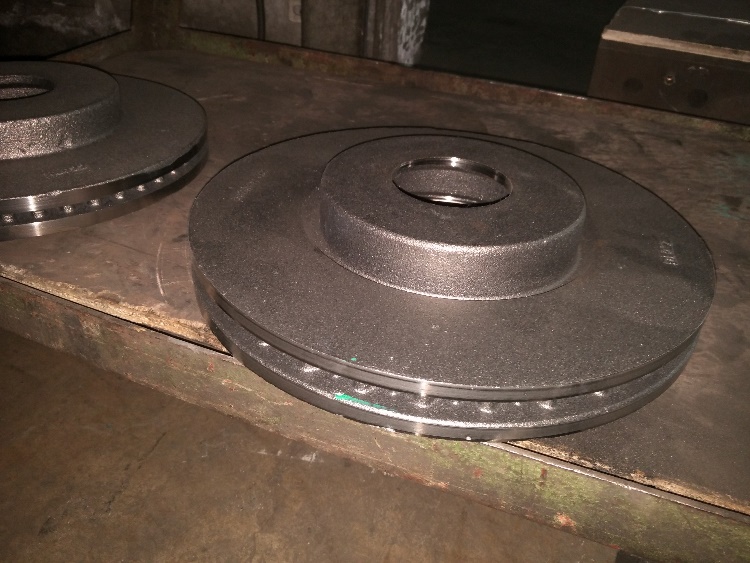

    蓝光工业级三维扫描仪对于工件内部不可见区域检测，如通风刹车盘工件两盘中间内部区域需将其从中分开使其可见，从而分别扫描数据对其进行检测或逆向（其两部分扫描数据可拟合处理）。

    针对蓝光工业级三维扫描仪设备特点介绍：

    高像素光学扫描设备：数据最大获取量多（数据量可调控），点与点间距较小。

    标准工业型扫描设备：检测速度较快。
