数字图像相关法(dic)产品应变检测精度可以达到多少?

数字散斑应变测量(dic产品)的核心技术是多相机柔性标定、数字图像相关法,可测量三维坐标、全场位移及应变,可视化显示及测量过程的视频录制输出,测量结果及数据输出成报表。

数字散斑相关技术(dic产品)可根据需求定制测量幅面,支持百万至千万像素、低速到高速等多种相机接口,可支持在线同步采集帧率最高4500 fps。

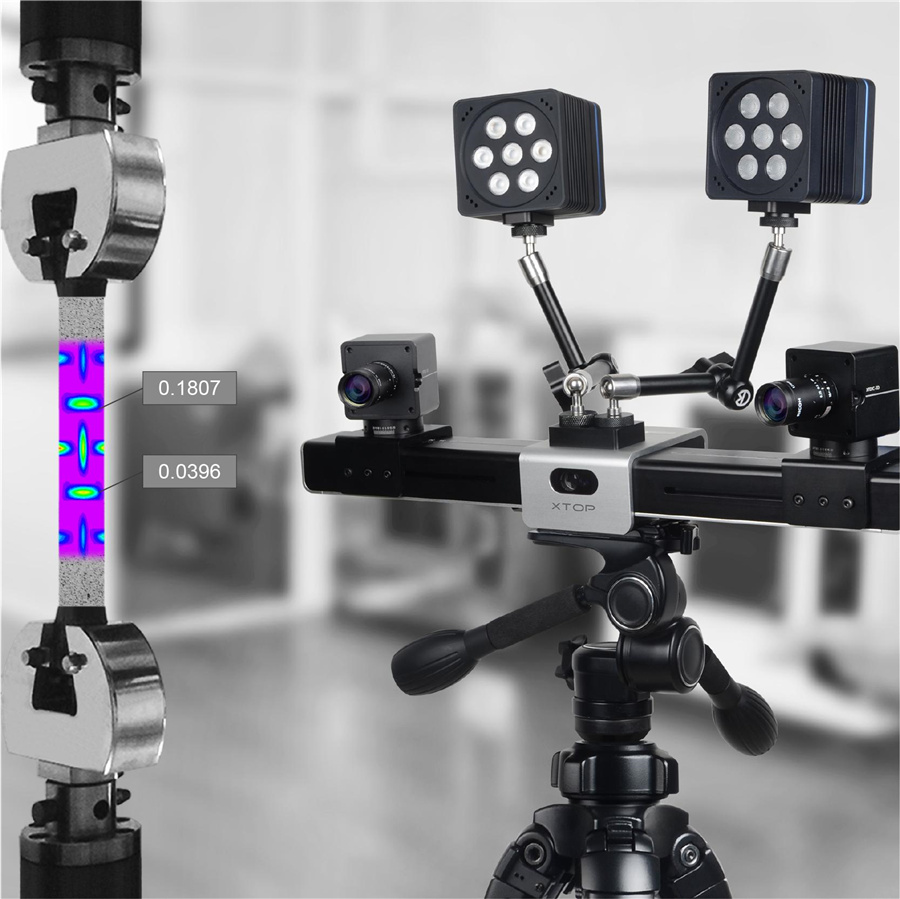

新拓三维XTDIC全场应变测量-材料力学应力应变测试jpg

典型配置的数字图像相关技术(DIC产品)位移测量精度0.005像素,应变测量精度0.005%,采集图像的同时,实时进行全场应变计算。

搭配高速相机的三维动态测量(高速DIC产品),基于双目立体视觉技术,采用高速摄像机实时采集被测物体各个变形阶段的图像,可实时测量物体变形、运动轨迹和振动的三维信息,位移测量精度可达0.01 pixel。

DIC-FLC板材成形极限测量产品,基于数字图像相关法技术,配合板料成形和杯凸试验机,自动采集板料变形图像,获得极限应变量,生成成形极限曲线FLC。应变测量精度可达到50μɛ,应变测量范围0.005%-2000%,冲压力有效测量范围6kN~300kN,可试板材厚度金属板0.5~5mm。

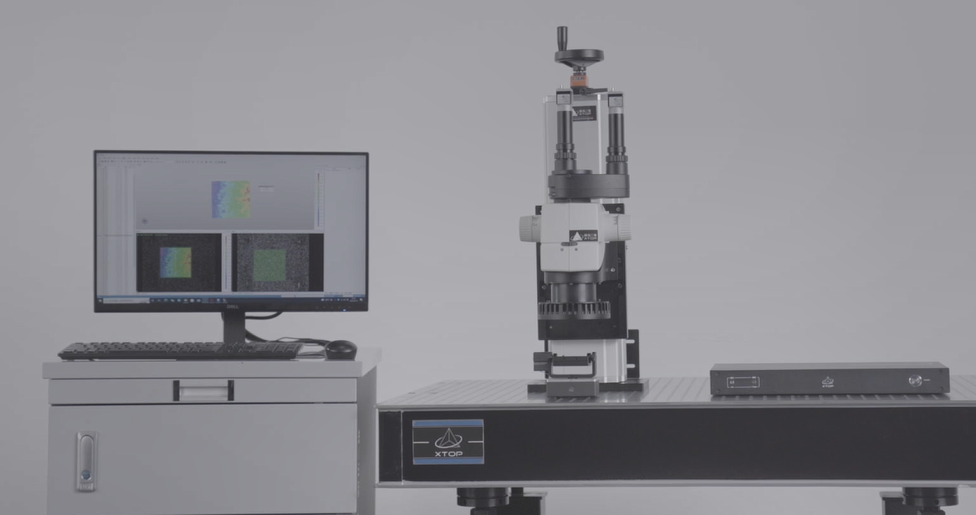

DIC-Micro显微应变测量产品,将数字图像相关法(DIC)与双目体式显微镜技术结合,测量微观尺度材料的三维全场位移场和应变场,可以实现微小物体的全场应变、位移的实时测量。

显微应变测量产品(显微dic)搭配的显微镜可以选配12.5倍变倍比(0.8x-10x)、8倍变倍比(0.75x-6x)、6倍变倍比(0.8x-5x)等,总放大倍数0.64x-8x(1.0x物镜)、0.6x-4.8x、0.8x-10x,帧频(满帧)75 fps、75 fps、40 fps,位移测量精度为0.01pixel、位移测量范围0.01%-500%、应变测量精度50μɛ、30μɛ、50μɛ。


数字图像相关法技术(dic产品)也属于测量,误差也会影响测量数据。测试和测量误差之间有直接相关性。测量误差可分为两类:与系统误差相对应的偏差和与随机误差相对应的不确定性。有关偏见、不确定性以及量化它们的方法的更多细节,这些误差可能会影响数字图像相关的测量。

误差来源第一类是与测试和后处理相关的误差来源,用户可以而且必须减轻这些误差,以使位移测量更加可靠。第二类是与数字图像相关码的实现有关的,用户通常无控制权。

与数字图像相关法技术(dic产品)测试相关的错误源,在使用数字图像相关进行测试期间发生的错误源中,有特定于测试硬件的源,更准确地说是特定于相机的源、特定于测试环境的源和与散斑图案相关的源。

与测试硬件相关的误差源:来自摄像机传感器的静止噪声;与测试环境相关的误差源,比如照明质量,在某些环境中,特别是在自然光强的地方,这可能会很麻烦。

另外是大气湍流,这些热波的对流可以在通过数字图像(dic产品)相关检测中出现,会导致图像明显失真,因此会破坏位移测量。减少大气湍流的解决方案,在摄像机和测试部件之间使用空气刀来产生层流气流。

测量误差的来源还来自外部偏差,比如在使用数字图像相关技术(dic产品)测量时,遇到地板振动,摄像机或LED面板的运动。需限制意外外部偏差。

与数字散斑(dic产品)图相关的误差来源,还有散斑图案质量,一个好的散斑图案具有随机的光斑分布和高对比度的暗斑和光斑,散斑大小与像素大小之比也很关键,这有利于减少测量误差。

数字散斑(dic产品)软件后处理相关的错误源,图像后处理中出现的误差,来自用户选择预标定点和使用正则化策略,包括预校准点的选择(特定于EikoTwin DIC)、正则化策略的应用(滤波、机械正则化),必须严格地进行选择和应用,因为它是数字散斑(dic产品)测量的偏差源。
