dic位移轨迹测量，通过搭配高速CMOS相机，可具备高分辨率、高采样频率的特点。全幅分辨率可高达1200万像素，适合于大范围测量对测量头分辨率的要求，也适用于细微局部变形的测量需求。

在位移轨迹测量速度方面，dic位移轨迹测量系统全帧速度可达到25HZ，最高在200万像素条件下测试位移轨迹速度可达到100HZ。

dic位移轨迹测量系统是基于散斑的变形场测量技术，兼动态变形测量（基于标记点）技术的综合体，基于散斑的变形场测量技术，测量材料的力学性能参数（弹性模量、剪切强度、N、R值等）和零部件的屈曲、裂纹扩展等。

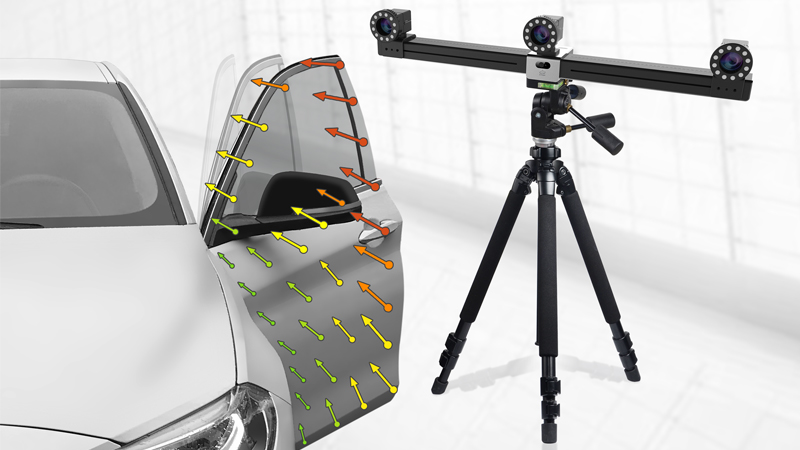

基于标记点的跟踪技术可以测量物体的变形过程中的关注部位的空间位置（X/Y/Z坐标值），变形速度、加速度、角度及六自由度变化。

dic位移轨迹测量系统适用于物体的静力或动态加载试验、高速动态位移轨迹追踪、爆炸力学测试、变形分析、振动分析等；还可用于疲劳、强度、寿命和模态分析等，运动员运动时运动鞋、运动衣等变形测试，汽车碰撞位移测试、无人机翼高速旋转轨迹追踪等等。

dic位移轨迹测量技术方案，技术成熟，试验硬件设备简单、成本低，但也存在静态标定过程较为复杂，动态测量与静态标定环境一致性对测量结果产品影响等不足。

与dic位移轨迹测量方法相似，光栅投影法使用设备数量少，无需在被测物表面上布置大量应变片。但光栅投影法存在对测试环境、光栅投影安装位置精确度要求高，且被测物局部测量结果较差等不足。

相对于dic位移轨迹测量方法，激光动态测量法具有测试精度高、体积和功耗小，抗干扰能力强等优点，但也存在可测量参数少，三叉件结构对被测物机动性能造成影响等不足。

数字图像相关法技术（dic技术）具有对测试环境要求低、测量参数多、测试量程大等优势。

Dic产品在测量过程中，首先通过左、右两台摄像机同时采集二维数字影像；然后依据双目立体视觉原理重构出桨叶表面标记点的三维坐标；最后通过坐标的变化得到被测物的各项运动参数。

dic位移轨迹测量系统基于双目立体视觉技术，采用光电触发及延迟拍摄的方式，在高速运动的被测物进入视场后，触发相机采集，通过延迟的方式，在相机视场内采集5张桨叶在不同位置的图片，分析其运动参数。
