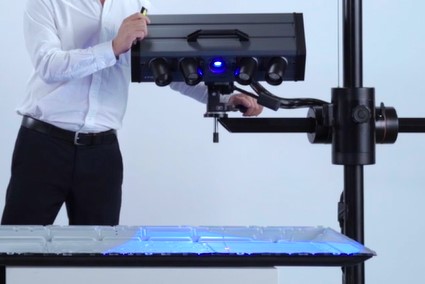

XTOM-L-9M是一款大幅面高分辨率蓝光三维扫描仪，可快速提供精确的三维测量数据，以优化设计过程，提升产品各环节的检测效率。XTOM-L-9M搭配大幅面测量头，兼顾扫描效率及局部轮廓曲面细微特征，适用于扫描比如汽车整车、钣金件、工模具、涡轮叶片、原型、注塑件以及压铸件等零部件。
兼顾高效3D扫描与测量精细度如何实现？

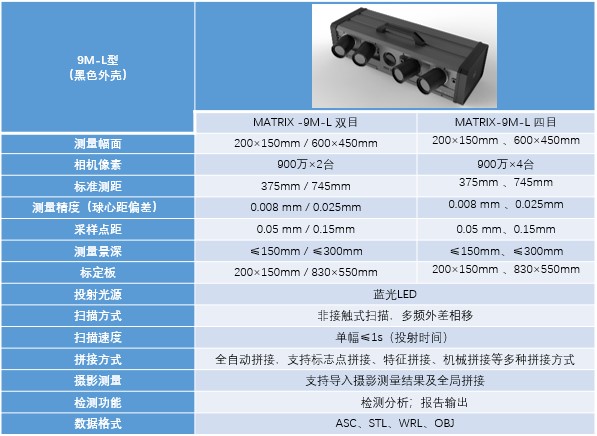

XTOM-L-9M大幅面蓝光三维扫描仪搭配的测量头，带来了大幅扫描范围的大幅扩展，单次扫描测量幅面达到了600×450mm，测量精度可达0.025mm,实现扫描速度更快，更简便，而且保证测量精度，可显著减少单次扫描次数，同时加快整体测量流程。
XTOM-L-9M大幅面蓝光三维扫描仪产品特点

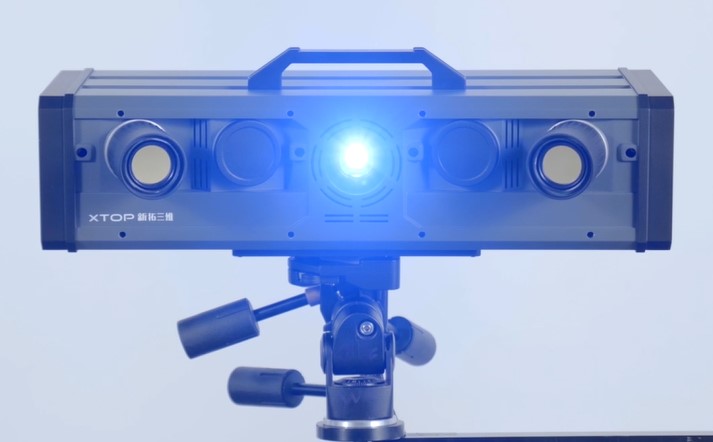

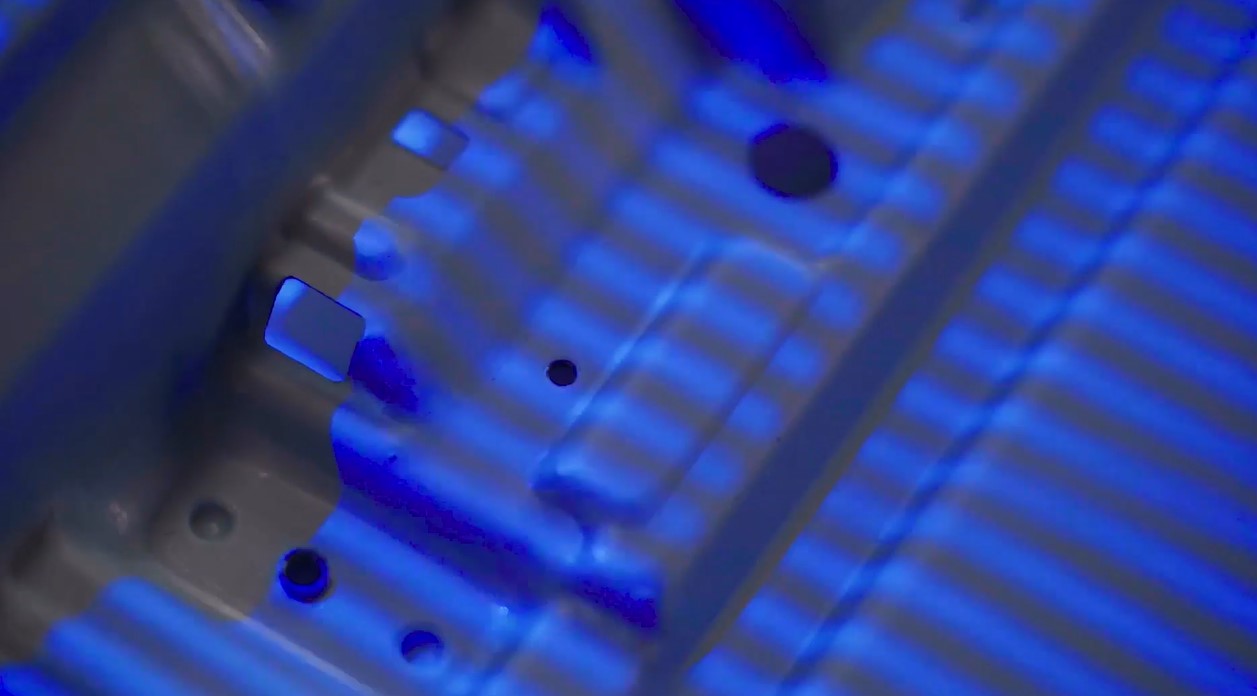

1、LED蓝光投影技术抗干扰
有效滤除环境干扰光
LED蓝光光源，狭窄蓝色光谱
只接收蓝色投射光，不受外部光源变化影响
较低光源绕射、影像噪声
可满足各种环境及恶劣条件使用
2、大幅面扫描，实现快速测量
兼顾扫描效率与细微特征扫描
扫描幅面扩大至600×450mm，效率快速提升
大幅减少贴点数量，扫描过程方便快捷
集成摄影测量功能，支持全局拼接
提升大尺寸3D扫描全局控制精度
3、优化算法，保证测量精度
最高精度可达0.025mm，重复性精度稳定
4、高精细细节解析度
可获取被测件细微特征
搭载900万像素高分辨率工业相机
物体表面纹理清晰可见，还原丰富的细微特征
能够保证尺寸测量的完整性
大幅面蓝光3D扫描应用案例

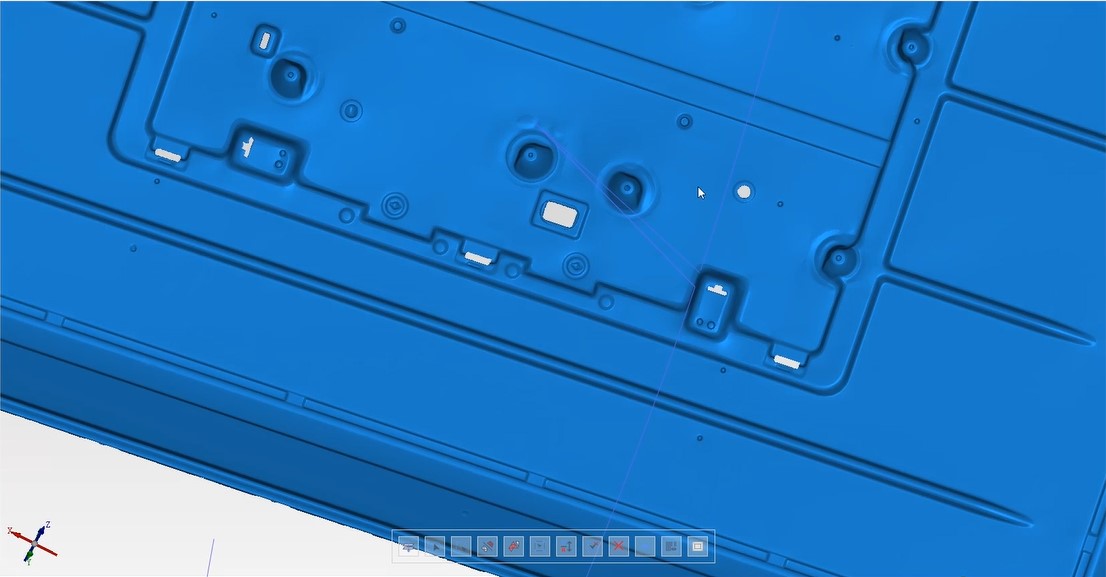

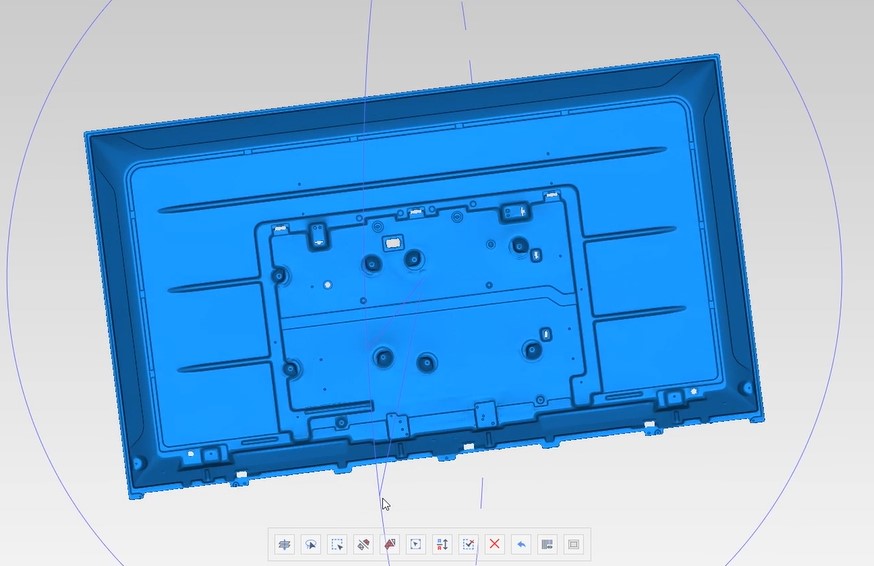

大尺寸钣金件蓝光3D扫描
在短时间内获得大尺寸钣金件复杂表面的密集点云，并获得清晰的细节特征。
扫描检测范围从45mm到1200mm
对于小型工件具有高分辨率、高精细度扫描
对于大尺寸工件，具有快速高效扫描速度
扫描数据具有可靠性和准确度

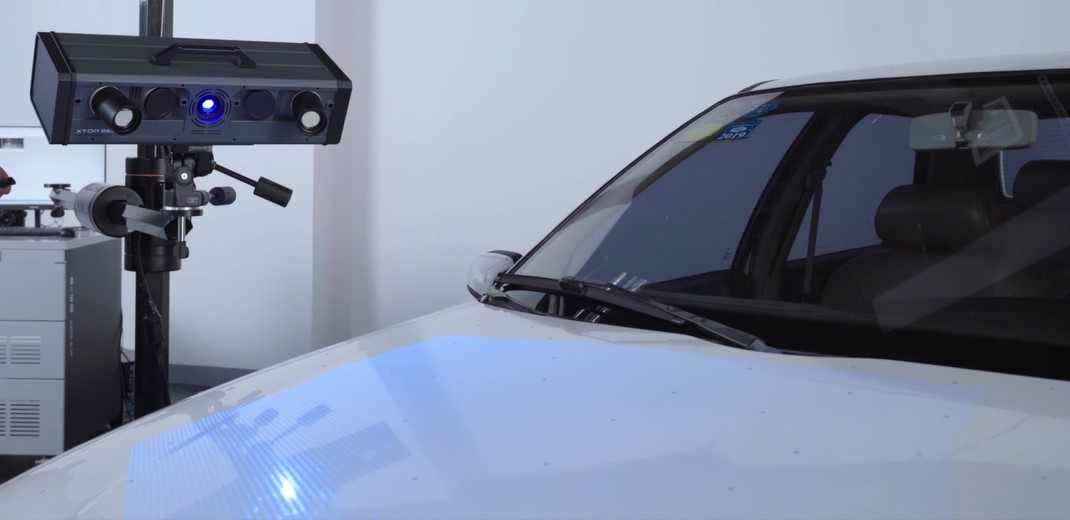

汽车整车3D扫描检测

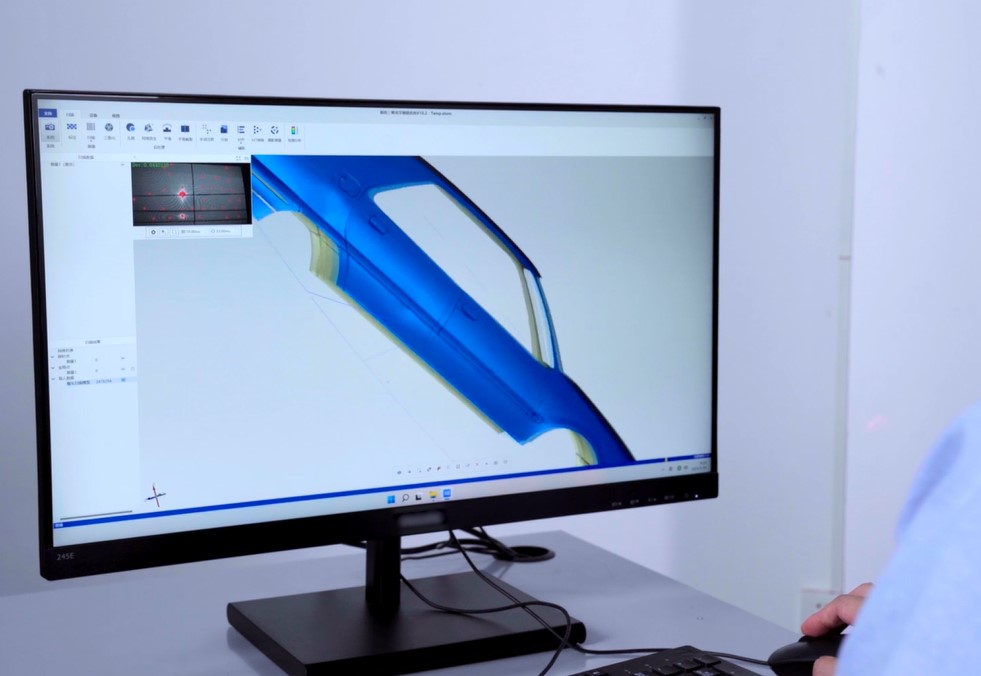

完整的工件3D数据模型，提供全局的3D及3D形面及尺寸分析

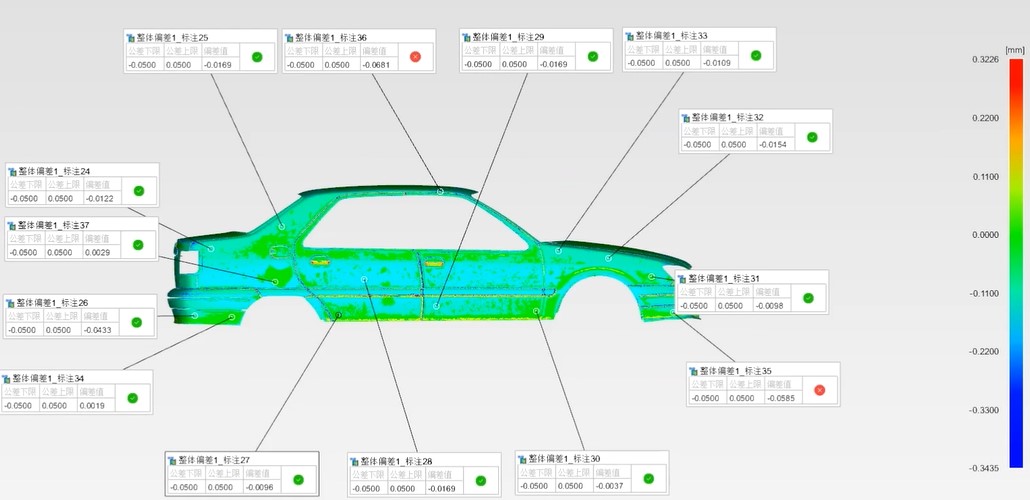

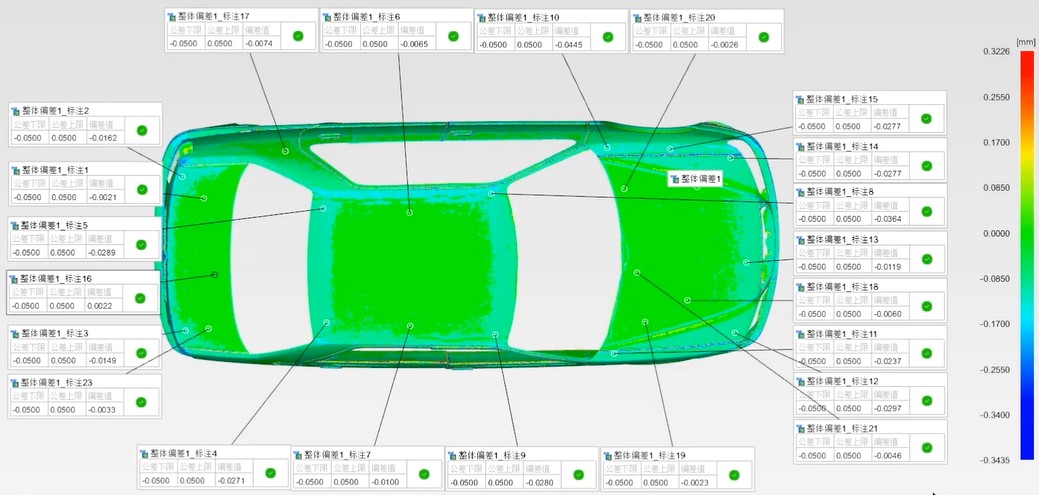

与CAD对比的曲面误差色彩图，完整显示工件与CAD误差分布，适用于质量管理及首件检测。
2D及3D几何特征分析：对于功能性几何特征的分析，如3D尺寸测量，几何公差与尺寸分析。
剖面2D分析、壁厚分析：可在3D网格上作2D剖面误差分析；可识别壁厚区域发生的缩空偏差。
自定义检测报表：支持客户根据需求，自定义输出截图或表格形式的检测报告。
