三维扫描测量对象及目的

采用新拓三维XTOM高精度蓝光三维扫描仪，检测手机壳、检具、手机中框的三维尺寸偏差，分析注塑件尺寸精度，以提升手机精密装配质量。

蓝光三维扫描设备及硬件概述

采用新拓三维XTOM-9M高精度蓝光三维扫描仪，900W高分辨率工业相机，显影剂，转台，1.5mm标志点，镊子，橡皮泥等。

三维扫描实验前准备

（一）XTOM-9M高精度蓝光三维扫描仪准备，设备标定

（二）将样件喷图显影剂，以保证三维扫描获取3D数据质量

三维扫描实验步骤

（一）根据被测物大小，选择XTOM-9M高精度蓝光三维扫描仪200*150测量幅面。

（二）根据“十五步标定法”完成XTOM-9M高精度蓝光三维扫描仪标定；

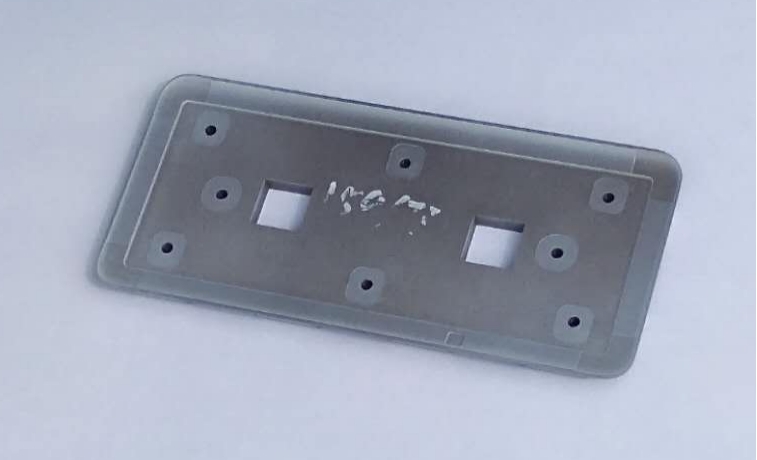

（四）将手机壳注塑件放到转台上，在物体表面黏贴标志点，用橡皮泥将被测件粘到转台上。

（五）新建工程扫描数据，利用转台拼接被测物的正反面标志点，然XTOM-9M高精度蓝光三维扫描仪后分别正反扫描手机壳。

（六）数据封装处理。被测物特征较多，扫描次数增多。

（七）将数据导出到检测软件里删除杂面。

手机壳体注塑件三维扫描难题

对于手机注塑件中壳，小特征较多，扫描次数增多，造成角落、拐角正反拼接处杂面错面很多。对于正反拼接的数据，厚度很薄时正反两个面会出现交错到一起的情况，不清楚是拼接的问题还是数据在封装融合时有降噪融合到一起了。

三维扫描测量结果

XTOM-9M高精度蓝光三维扫描仪扫描数据：

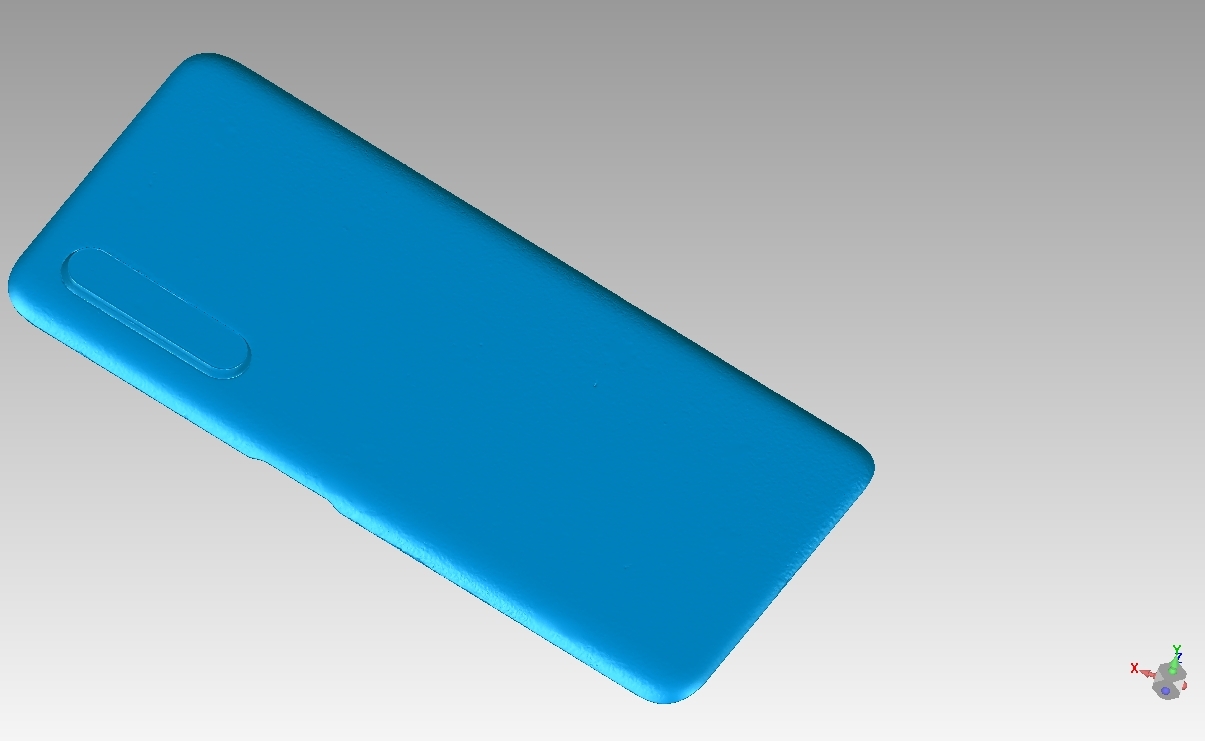

手机后盖蓝光三维检测

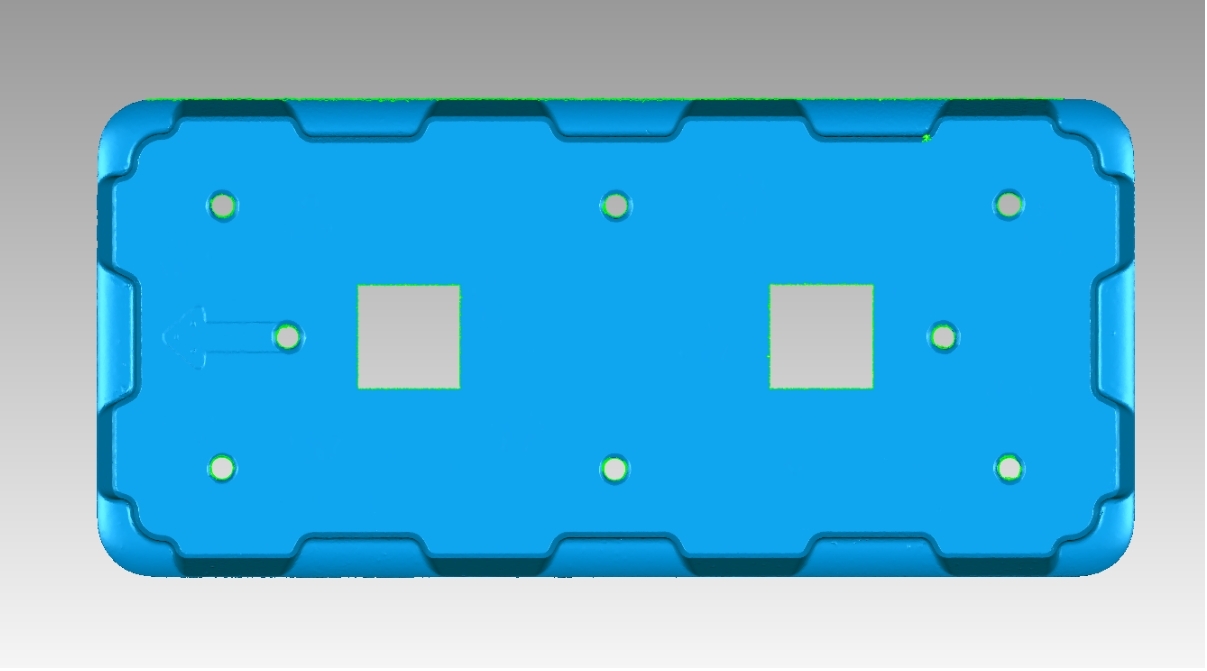

采用XTOM-9M高精度蓝光三维扫描仪扫描手机壳体的3D数据模型，正反拼接棱边处封装，结合检测软件手动封装。检测结果和客户用三坐标打出来的结果比较理想。

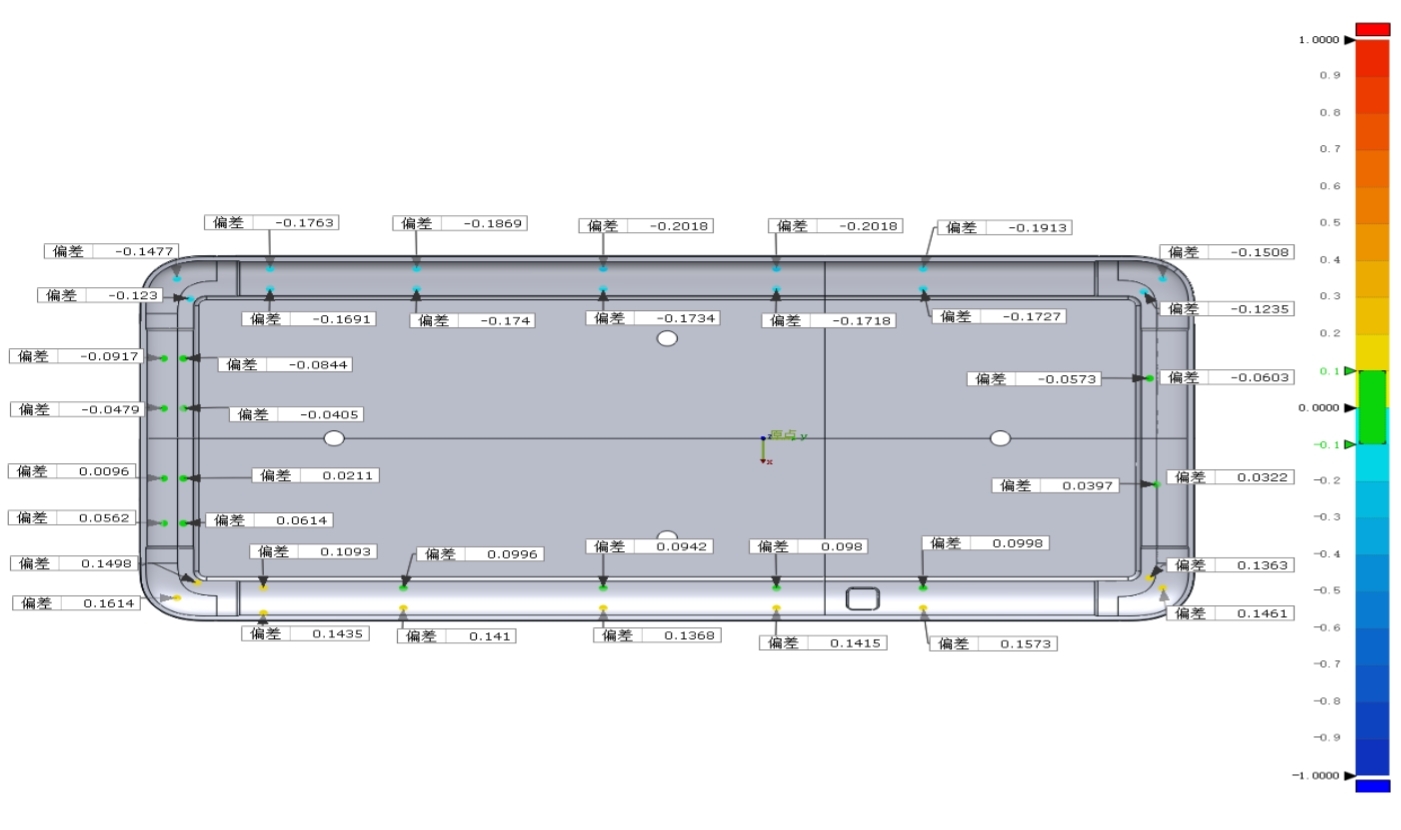

手机后盖三维尺寸检测

手机中壳

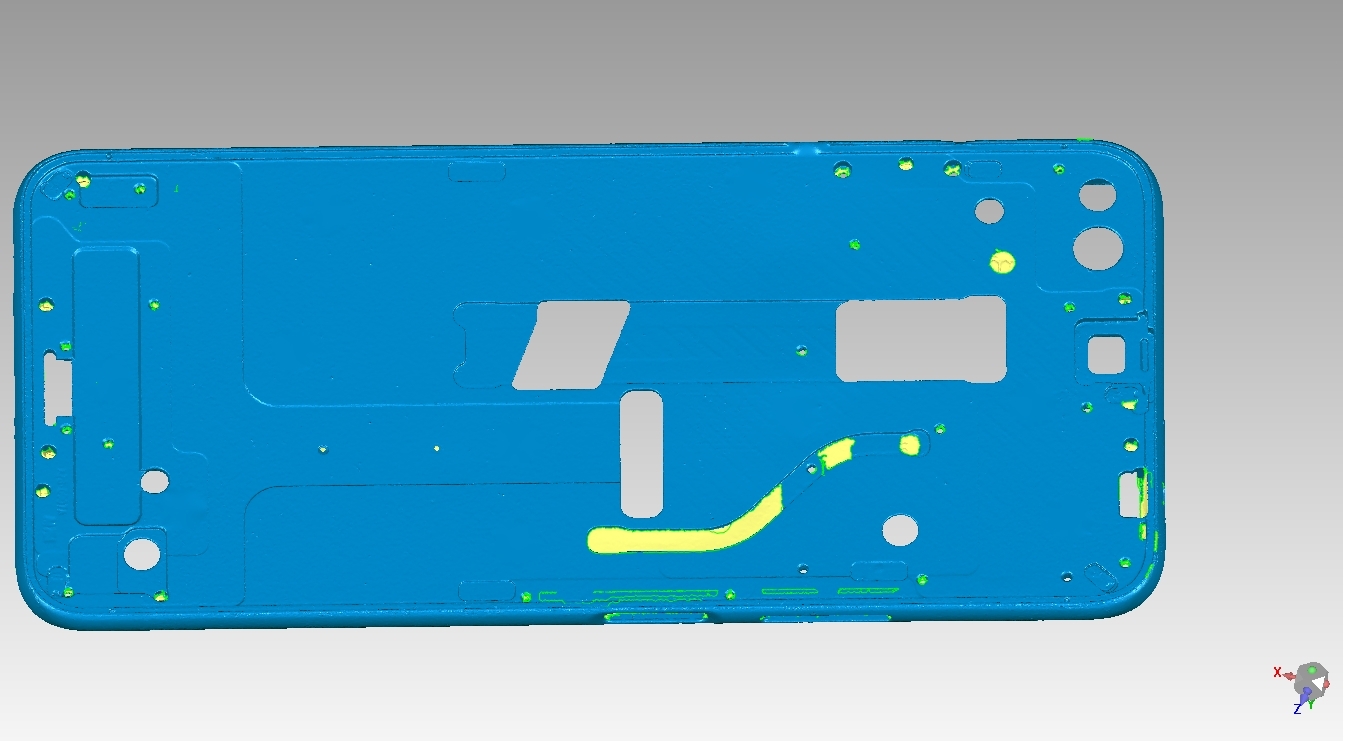

采用XTOM-9M高精度蓝光三维扫描仪可扫描出手机壳体细节小特征，且手机壳体三维扫描数据完整度较高，由于手机壳体注塑件杂面、自相交面较多，需通过检测软件去后期处理，以提升检测质量。
