直升机旋翼，为直升机的飞行提供所需的升力和推进力。旋翼桨叶的动力学特性直接影响到直升机的性能。

大尺寸旋翼桨叶在高速旋转过程中承受着巨大的气动、振动载荷，将产生更大的弹性形变。在研发过程中亟需精准的理论计算模型，这便对大尺寸旋翼桨叶运动参数测量提出了更加迫切的需求。

采用DIC光学位移测量系统，基于数字图像相关法DIC，对旋翼运动参数的测量和分析，实时测量桨叶挥舞、摆振等运动参数，可以为大尺寸直升机旋翼系统设计提供可靠的试验数据。

新拓三维XTDIC-STROBE三维动态位移测量系统，用于对旋翼桨叶运动参数进行测量，该方法技术成熟、试验设备简单、成本低，并解决了大尺寸机翼标定的难题，在获得大尺寸桨叶的三维坐标信息的基础上，根据旋翼桨叶各运动参数定义实现各运动参数的求解。

1、dic位移轨迹测量目的

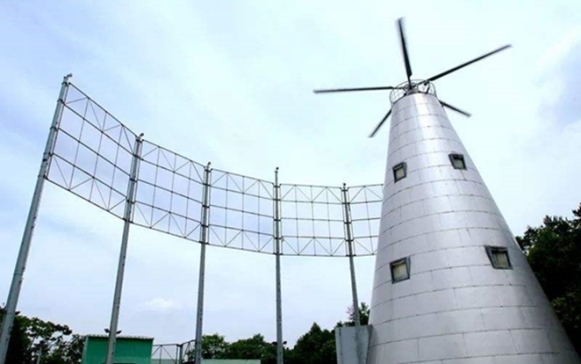

在1:1直升机旋翼塔上进行试验，采用新拓三维XTDIC-STROBE三维动态位移测量系统，搭配高速摄像机采集旋翼运动过程图像，测量旋翼桨叶在运动过程中的变形情况，及挥舞角、摆振角、扭转角等运动参数的解算。

数字图像相关法DIC测量飞行旋翼运动参数模型

2、光学位移测量DIC方案

在桨叶表面粘贴标志点，将新拓三维XTDIC-STROBE三维动态位移测量系统-测量头、高亮光源及光电传感器放置于旋翼塔顶部，XTDIC三维全场应变测量系统测量头采集桨叶旋转过程中的图像信息，高亮光源负责高速下的补光，传感器用于触发相机采集数据。

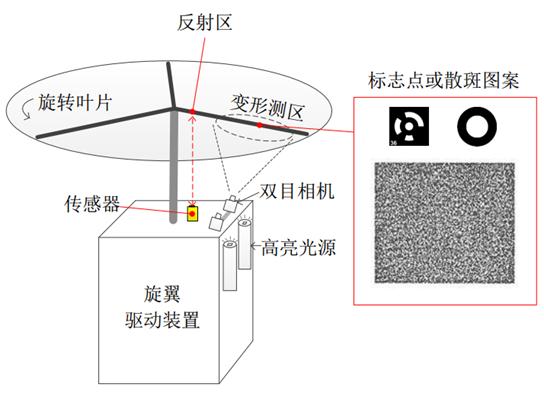

图：机翼-dic位移轨迹测量实验示意图

3、dic位移轨迹测量检测流程

桨叶表面粘贴标志点。

在旋翼塔顶部架设测量头、光源及传感器。

桨叶转动，传感器触发相机采集数据。

数据计算，分析挥舞角、摆振角、扭转角等运动参数。

4、dic位移轨迹测量数据分析

新拓三维XTDIC-STROBE三维动态位移测量系统分析软件进行图像数据分析，下图为桨叶在某种工况下的位移图，通过对位移值、坐标值的分析，进而解算出挥舞角、摆振角、扭转角的变化趋势，为桨叶的验证、设计提供依据。

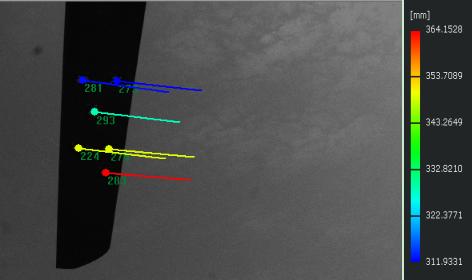

数字图像相关方法DIC测量位移值

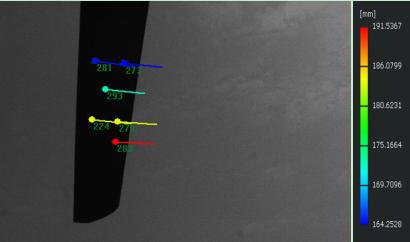

数字图像相关方法DIC测量位移值

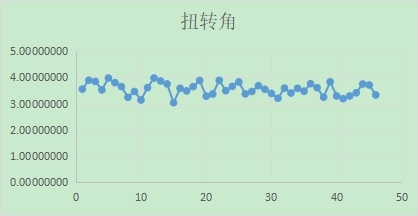

机翼旋转过程某运动参数
