橡胶材料拉伸性能测试

通过拉力试验机以一个恒定的速率拉伸，直到达到所指定的延伸率，标准要求测定的值包括扯断力、拉断伸长率、300%定伸负荷等。其中，拉断伸长率、300%定伸负荷在实际测试中，传统手段基本无法直接测定。

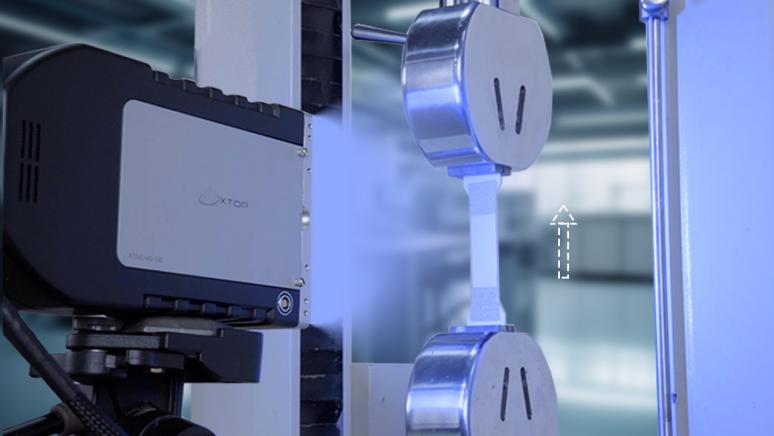

视频引伸计大变形测试

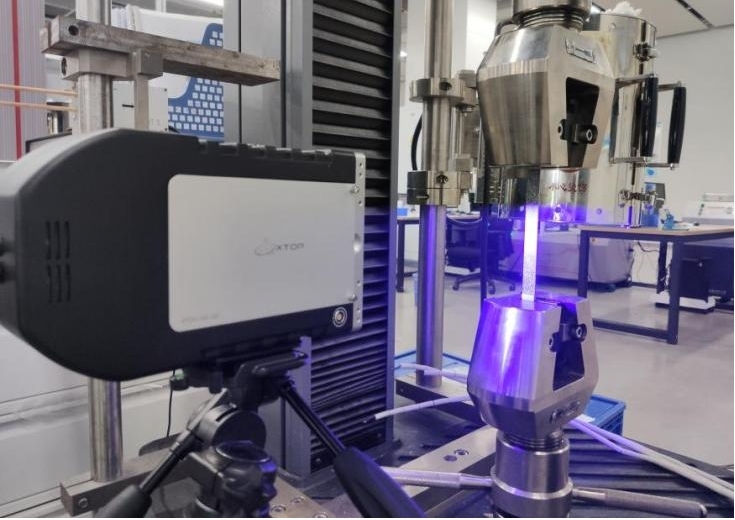

新拓三维XTDIC-VG视频引伸计采用非接触式测量，可精准完成拉伸变形的实时追踪，能够与试验机配合，实时测量橡胶材料的扯断力、拉断伸长率、300%定伸负荷等标准要求的数值。

XTDIC-VG配备60、120、240mm视野型号设备，可满足柔性拉伸大变形材料测试需求，可根据测量场景材料变形量大小，适当放大和缩小测量视场。

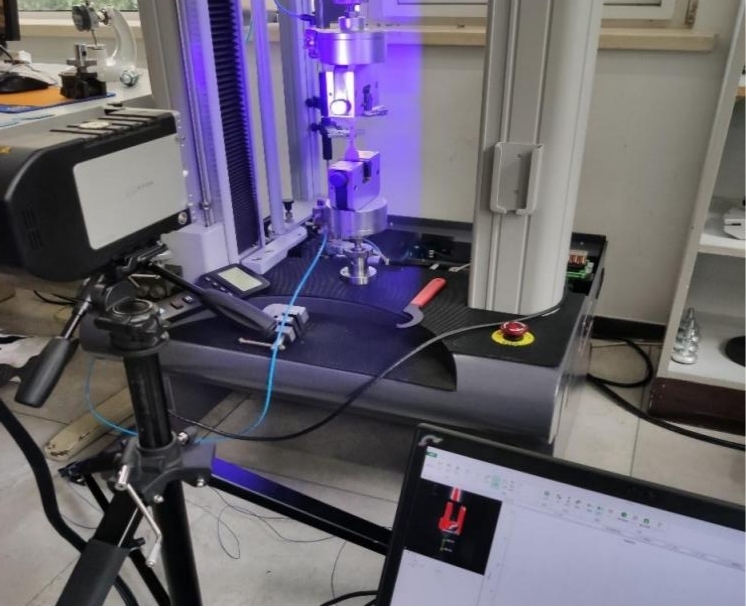

橡胶材料拉伸大变形实验

橡胶材料拉伸变形时的力较小，传统的接触式测量方式，引伸计自重和夹持力会对试样造成附加变形，破坏实际性能测量。

XTDIC-VG视频引伸计可精准完成拉伸变形的实时追踪，能够与试验机配合，实时测量出橡胶材料大变形前后的伸长率、拉断伸长率、泊松比等标准要求的数值。

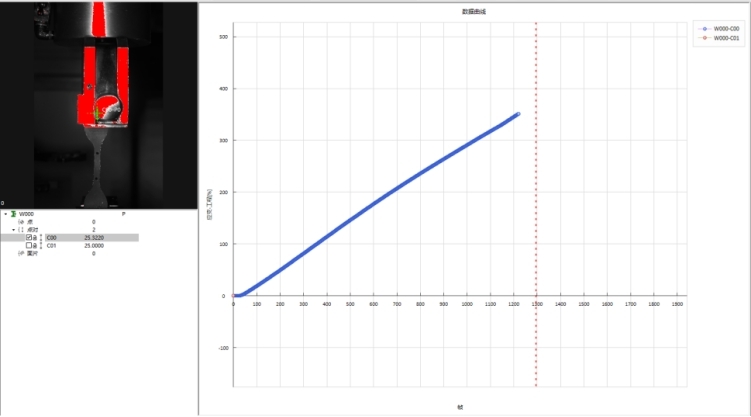

橡胶材料拉伸变形测试参数，变形量达到350%

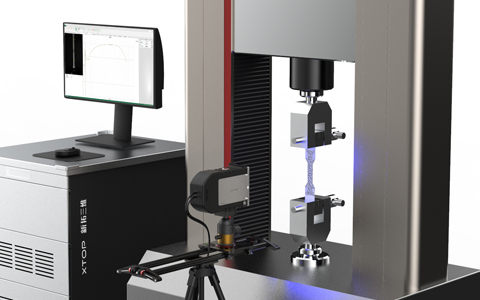

XTDIC-VG视频引伸计应用优势

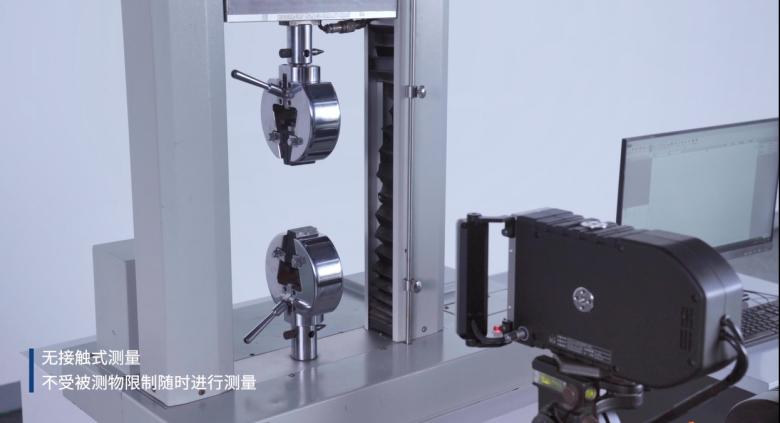

•非接触式测量

橡胶拉伸变形时的力较小，引伸计自重和夹持力会对试样造成附加变形，破坏实际性能测量。XTDIC-VG视频引伸计不影响橡胶性能，完成精确跟踪测定。

•广泛的测量空间

橡胶可发生较大的形变，固定视野的非接触式设备，很容易变形超出视野，导致无法测试。XTDIC-VG视频引伸计自研多相机拼接，成倍提高测量视野；全局标定，消除误差累计，支持<1mm~1000mm测量视野内的实时测量。

•软材料定制化测量

橡胶软材料在拉伸后，局部变形非常大，易导致特征变形或脱落，难以跟踪。XTDIC-VG视频引伸计采用定制化标记方法，保证橡胶软材料测试中，精准、快速、全程的跟踪效果。

•高精度测量稳定可靠

橡胶拉伸试验所需行程较大，较大的视野要求，会导致局部精度的损失。新拓三维XTDIC-VG视频引伸计搭配高精度工业相机，结合算法和畸变校正，测量精度符合引伸计计量检定规程0.5级精度要求。
