数字散斑应变测量系统引伸计功能是实际中非常有用的一个功能，能够指定两点的方向和长度，这就能够和实际的引伸计对应起来便于数据对比，也便于用户对数据的后处理。

视频引伸计介绍

视频引伸计采用无接触式测量方式，无破坏可实现试样破断的测量，是一种新型的引伸计，采用光学摄像技术，可将图像放大至可视范围可对文件和质量控制进行记录高精度、高速可实现横向和纵向的同步测量。校准方便，并可与传统的试验机软件同时使用。也可以与数字散斑应变测量系统分析软件搭配使用，便于同步分析应力应变数据。

视频引伸计的使用场景？

金属材料力学测试，计算如屈服强度、屈服点延伸、最大拉伸强度、塑性应变比 ('r' 值 )与应变硬化指数('n' 值 )。测量大变形甚至断裂对行程要求更高，又要足够小的标距长度以保证测量的高精度。此外，还要达到ASTM与ISO相关测试标准的精度要求。

工程材料的种类和应用越来越复杂，接触式引伸计测量有着诸多局限：比如柔性材料，微观尺度试件，高温高压环境，材料断裂大变形，高强度测试，物材料肌腱韧带易脱落材料测试。

视频引伸计采用数字图像相关法技术，可满足以上六种场合的变形测试。它可自动频判引断伸颈计缩的位测置试、原任理意是设利定用标现距代和数测字量图范像围处以理及技不术磨, 根据标记自身不变形的特点，来测试材料的应力-应变曲线、弹性模量等力学指标,精度可以达到μm的量级。基本内容如下：

①使用 CCD 获得试件变形前的原始图像，在标记上选定相关子区，之后利用最大互相关算法在实时图中匹配整象素点，最后使用线性插值、模板移动算法确定亚象素级匹配点，通过筛选算法去除坏点，即可根据所得到的匹配点计算应变；

②实时判断颈缩位置的算法,再结合亚象素检测技术可确定颈缩尺寸；

③通过力传感器获得力信号转为应力,绘制应力-应变曲线,可求得材料的弹性模量。

数字散斑应变测量产品支持刚性运动物体的轨迹及姿态解算，可同时创建并跟踪多个刚体目标，并分析不同刚性体间距离角度等变形数据，进行在线装配跟踪

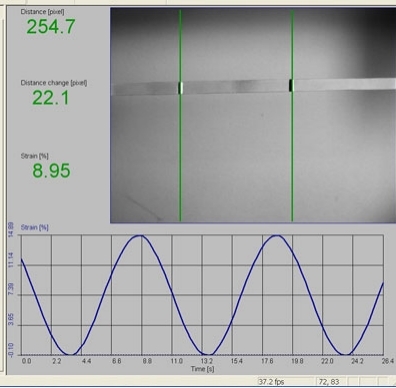

支持视频引伸计功能，可以创建多组引伸计，并自定义标距。

坐标转换功能：321转换、参考点拟合、全局点转换、矩阵转换等多种坐标转换功能。

支持刚性运动物体的轨迹及姿态解算，可同时创建并跟踪多个刚体目标，并分析不同刚性体间距离角度等变形数据，进行在线装配跟踪。

●  支持视频引伸计功能，可以创建多组引伸计，并自定义标距。

●  坐标转换功能：321转换、参考点拟合、全局点转换、矩阵转换等多种坐标转换功能。

新拓三维XTDIC三维全场应变测量系统非接触视频引伸计的特点：做两点或更多点标记的视频延伸率，平面 XY 方向的延伸率视频延伸率，双轴 XYZ 方向视频延伸率计变形。

另外，数字散斑应变测量软件的视频引伸计功能，还可用于剪切测试、扭转测试、拉曼研究、真应变研究、高速拉伸、裂纹扩展的视频延伸率计变形测量。
