数字散斑相关法DIC产品，结合数字图像相关技术（DIC）与双目立体视觉技术，通过追踪物体表面的散斑图像，实现变形过程中物体表面的三维坐标、位移及应变的动态测量。

数字散斑相关法DIC产品组成，主要分为软硬件两部分，硬件部分测量头、工业相机、控制箱是比较核心的；软件部分算法是比较核心的，其中采集卡对应疲劳测试模块；计算机性能提升软件计算分析速度。

软件模块化设计：软件分为采集模块和计算模块，计算模块又包括不同的计算模块。

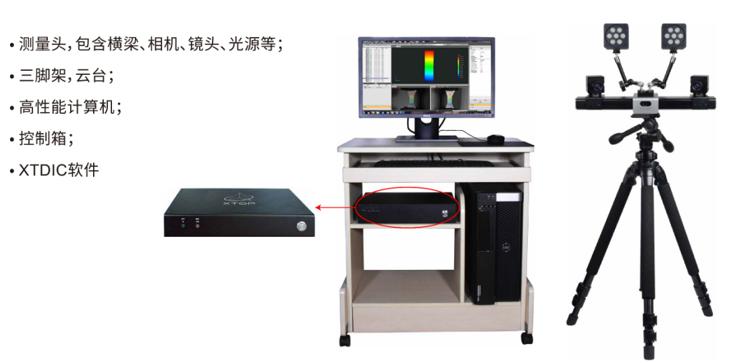

数字散斑相关法DIC产品硬件组成

数字散斑相关法DIC产品数据采集：采用高性能采集卡

数字散斑相关法DIC产品光源：优先采用LED光源

数字散斑相关法DIC产品标定板：采用铝合金或陶瓷

数字散斑相关法DIC产品制斑：配备一套散斑制备工具

数字散斑相关法DIC产品搭配计算机：采用高性能台式机、笔记本或者工业机柜

数字散斑相关法DIC产品测头横梁：一般采用铝型材，轻盈且坚固

数字散斑相关法DIC产品脚架：采用进口型材三脚架

数字散斑相关法DIC产品控制箱

控制箱的功能是提供相机电源，触发信号，以及AD/DA的输入和输出。

控制箱可配备采集卡，并且实现数据存储。

控制箱与电脑之间通过千兆网线进行传输。

当使用高速相机，进行高速位移及轨迹动态测量，需要采集外部信号时，会使用数据采集装置。

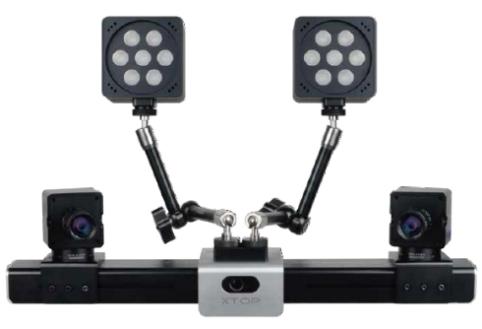

数字散斑相关法DIC产品系统测量头

测量相机：工业相机，500万像素，双相机同步稳定采集帧频50fps，数量2台。

DIC全场应变测量产品相机横梁，保证相机的观测角度在一个水平面上，不会出现两相机之间观测俯仰角度的偏差。横梁上有距离刻度，相机和横梁之间的连接部件有角度刻度，方便不同幅面间的自由切换。

DIC全场应变测量产品相机横梁内置激光测距装置，可自动跟踪相机横梁到被测物的距离，可在变形测量系统软件中控制开关。

DIC全场应变测量产品相机横梁内置红外测温装置，可实时显示目前的温度，可在变形测量系统软件中控制开关。

DIC全场应变测量产品相机横梁上集成相机数据传输接口、相机触发接口、测头光源供电接口等。

DIC全场应变测量产品带万向轴臂的蓝光光源，根据被测物的形状及大小可灵活调整光源位置及距离。
