数字图像相关方法（DIC）是匹配两幅图像上对应点的方法。根据立体匹配进行左、右图像的相关匹配，根据时序匹配进行前后的图像相关匹配，然后再用立体视觉技术进行三维重建，最后用三维重建的结果计算位移和变形。

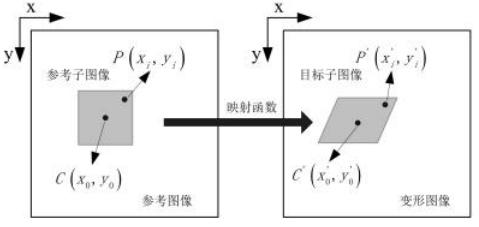

如下图所示 ，其中一幅作为参考图像，另外一幅作为待匹配图像， 在参考图像中 ，取以待匹配点(x，y)为中心的(2M+1)×(2M +1)大小的矩形子图像，在待匹配图像中，通过一定的搜索方法，并按照某一相关函数进行相关计算 ，寻找与选定的子图像相关系数最大的以(x′，y′)为中心的子图像，则点(x′，y′)即为点(x，y)在待匹配图像中的对应点。
数字图像相关法DIC技术原理图
XTDIC 三维全场应变测量系统，基于数字图像相关方法（DIC），产品主要是由模块组成的DIC应变测量系统，模块组件均可进行定制选配，下面将以XTDIC-5M 标准配置来进行介绍。
XTDIC-5M三维全场应变测量系统 标准配置由以下部分构成：
XTDIC三维全场应变测量系统单/双相机均配置：
数字散斑dic工业相机分辨率：2448×2048 Pixel
像元大小：3.45µm
帧率：70fps
单/双相机镜头：选配 8mm，16mm，25mm，35mm
数字散斑dic设备光源：补光设备，选配 12P、24P 频闪灯；
横梁：负责固定相机位置和角度；可选配 500mm 和 1000mm。
数字散斑DIC应变测量-控制箱：控制箱是三维散斑变形测量系统重要组成部分。为整个 DIC应变测量系统提供触发信号及电源供应，最快输出10Khz的触发输出，以及 720W 的电源供应。集成有 13 位精度 AD 转换，12 位 DA 转换,满足 DIC 系统的绝大部分硬件支持。
