在飞机旋翼表面粘贴标志点，旋翼以定速旋转，采用新拓三维XTDIC-STROBE动态应变测量系统，通过光电传感器触发相机，采集旋翼从进入视场至离开视场的图像信息。基于数字图像相关法技术（DIC产品）通过软件解算出标志点的三维坐标信息，通过元素拟合，得到相应的点面元素，分析旋翼在高速旋转过程中的空间姿态，解算出挥舞、摆振和扭转角度值。
在1:1飞机旋翼塔上进行试验，XTDIC-STROBE动态应变测量系统搭配高速相机，测量旋翼桨叶在运动过程中的变形情况，及挥舞角、摆振角、扭转角等运动参数的解算。
检测方案
在桨叶表面粘贴标志点，将测量头、高亮光源及光电传感器放置于旋翼塔顶部，DIC产品高速相机测量头采集桨叶旋转过程中的图像信息，高亮光源负责高速下的补光，传感器用于触发相机采集数据。

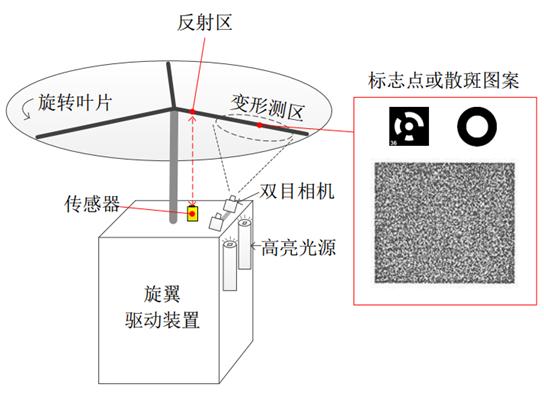

图：实验示意图
检测流程
1、桨叶表面粘贴标志点。
2、在旋翼塔顶部架设测量头、光源及传感器。
3、桨叶转动，传感器触发相机采集数据。
4、数据计算，分析挥舞角、摆振角、扭转角等运动参数。
数据分析
下图为桨叶在某种工况下的位移图，通过对位移值、坐标值的分析，进而解算出挥舞角、摆振角、扭转角的变化趋势，为桨叶的验证、设计提供依据。

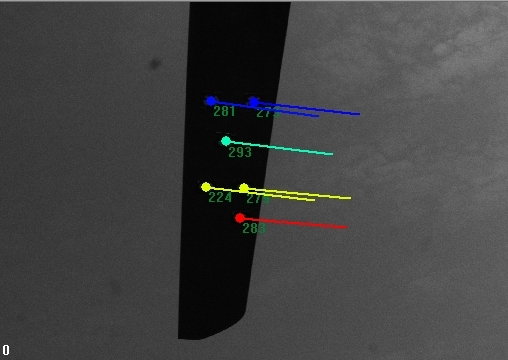

图：数字图像相关法（DIC）测量位移值

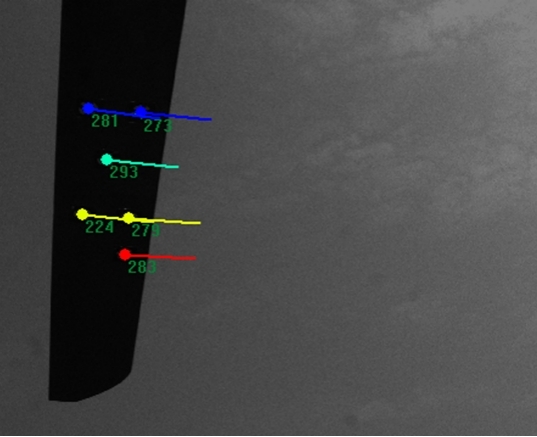

图：数字图像相关法（DIC）测量位移值

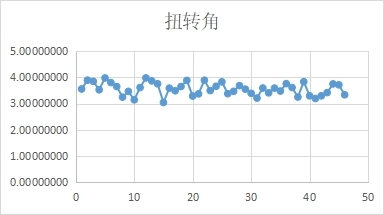

图：某运动参数
