大型墙体变形测量

实验目的

    4mX3m墙体加载过程中测量表面应变场的变化

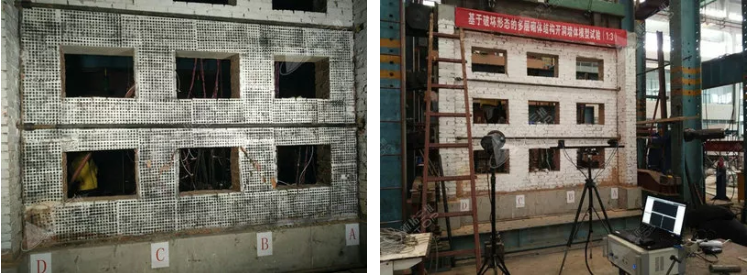

墙体表面制备散斑图案                                                                         实验现场

检测流程

    （1）墙体表面制备散斑图案。

    （2）架设相机位置，标定相机内外参数。

    （3）墙体施加载荷，相机同步采集数据。

    （4）数据分析。

数据分析

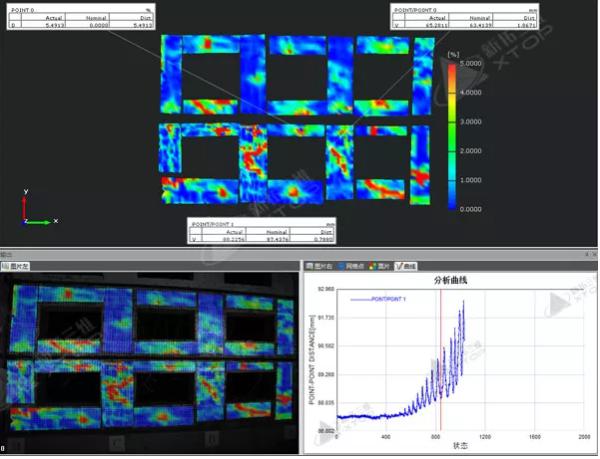

    （1）应变场：观测墙体表面裂纹趋势，获取关键点应变数值。

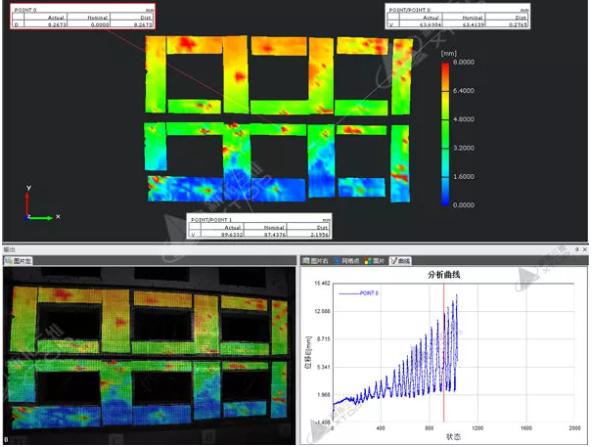

    （2）位移场：观测墙体表面位移场变化趋势，获取关键点位移数值。
